Avant toute démarche mécanique, pensez à lire et suivre les indications du fabricant du pédalier.
Vous aurez au préalable démonté le pédalier Shimano
Installer le vélo sur un pied d’atelier.
Le boitier de pédalier Press Fit est constitué de trois éléments : un roulement droit, un roulement gauche et une bague de calage centrale.
A noter que les roulements sont encapsulés dans des fourrures plastiques qui portent sur le cadre. Pour information, si ces roulements ont du jeu ou font du bruit, nous vous conseillons de les changer plutôt que de chercher a faire quelconque manipulation. Un roulement Press Fit endommagé doit être changé !

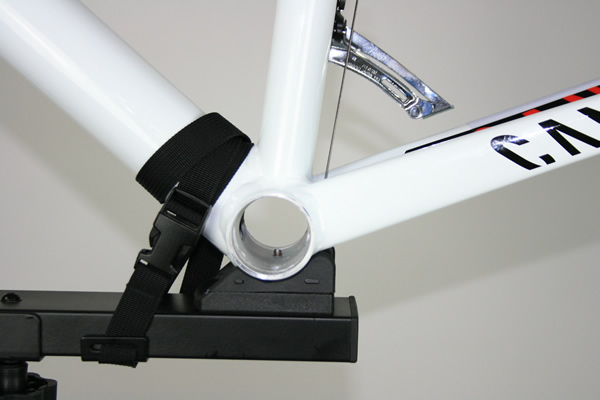

Sangler parfaitement le vélo sur le pied d’atelier.

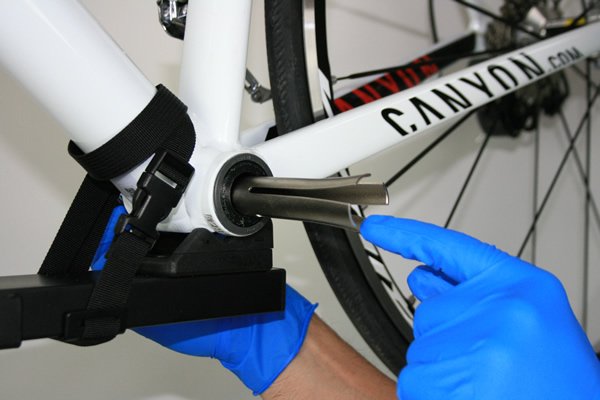

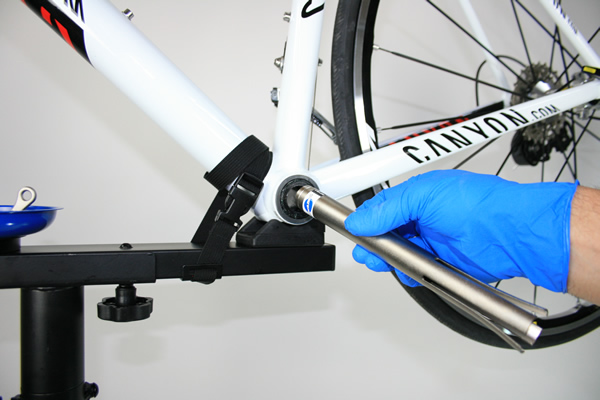

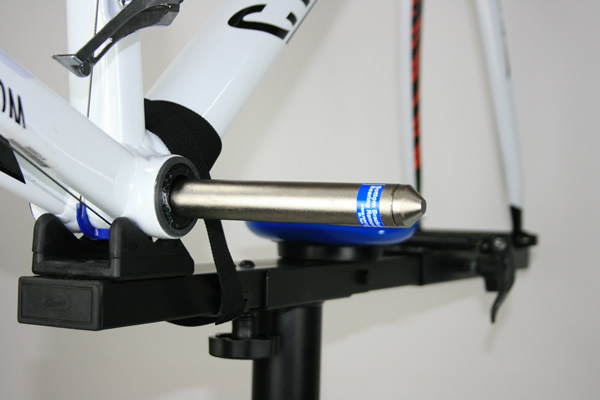

Insérer l’outil spécifique tubulaire qui sert à extraire les roulements internes. Il s’insère la tête en premier dans le roulement qui devra être enlevé.
Pousser celui-ci à l’intérieur.

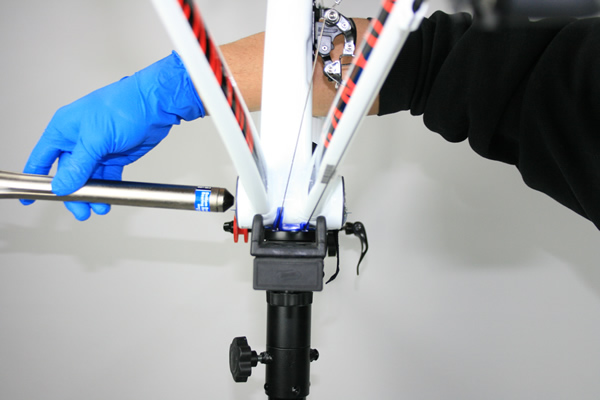

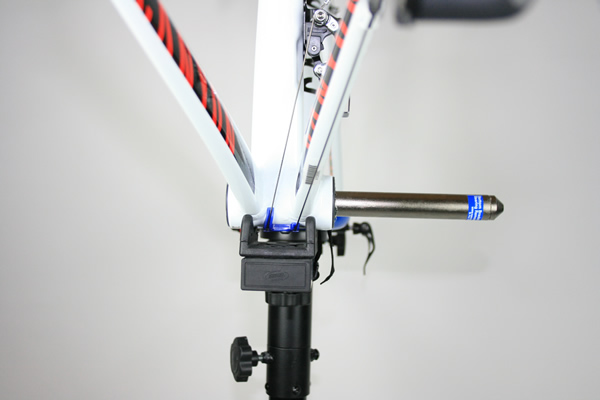

En vue de derrière voici ce que cela donne :
Insertion

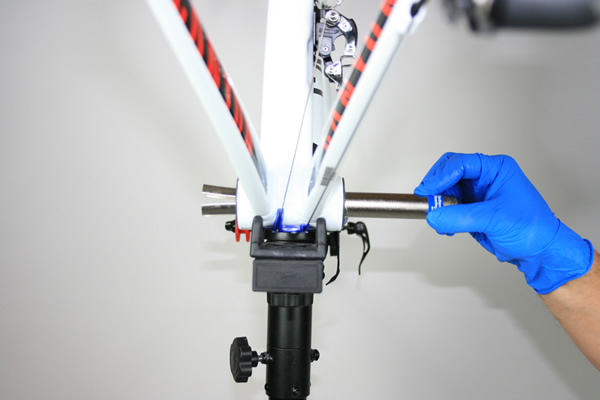

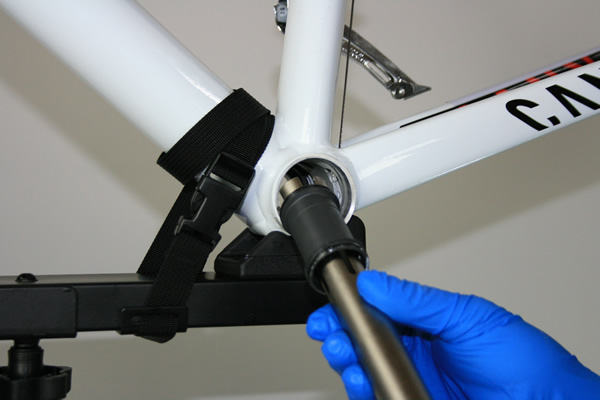

On l’attrape depuis l’autre coté
Il vient se mettre en position finale, vous sentirez les 4 pattes qui s’élargissent en faisant un petit clic.
Il est en place et tient tout seul.

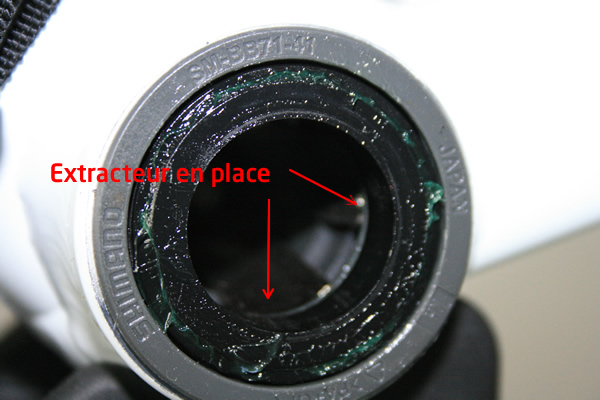

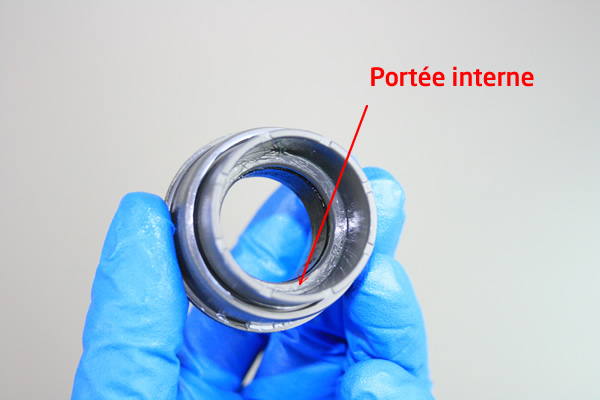

Afin de comprendre ce qui se passe voici une photo plus en détail de la position de l’extracteur sur les bords du roulement.

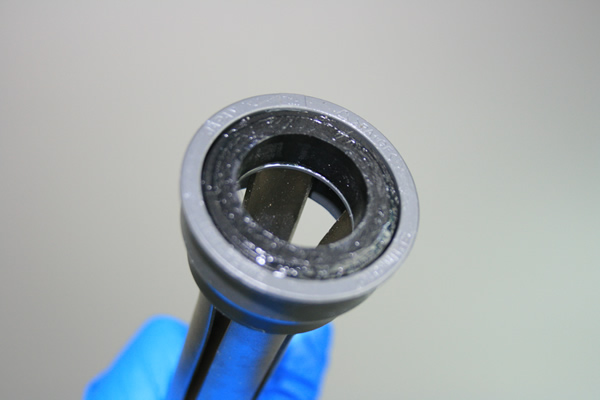

En vue proche (roulement sorti)

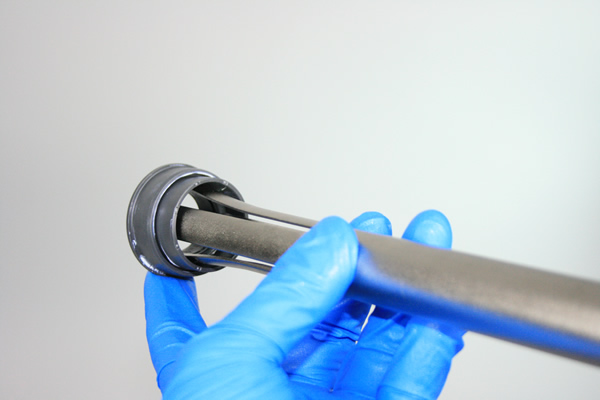

Avec l’outil qui vient sur les portées de roulement
Ceci afin que les 4 pattes puissent se contracter à l’intérieur et venir s’ouvrir en butée sur le support.

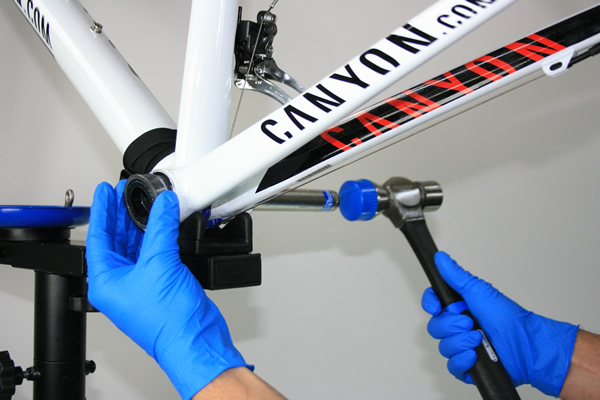

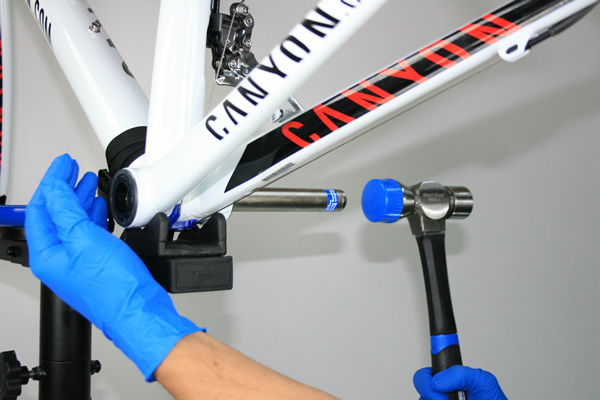

Reprenons le démontage, frapper d’un coup franc avec un marteau. Nous tapons ici volontairement avec le côté plastique du marteau car les cuvettes sont en plastique et il convient de mesurer sa force. Pour plus de force, vous pouvez utiliser le coté acier. Attention à ne pas casser les plastiques néanmoins.
L’autre main attrape le roulement

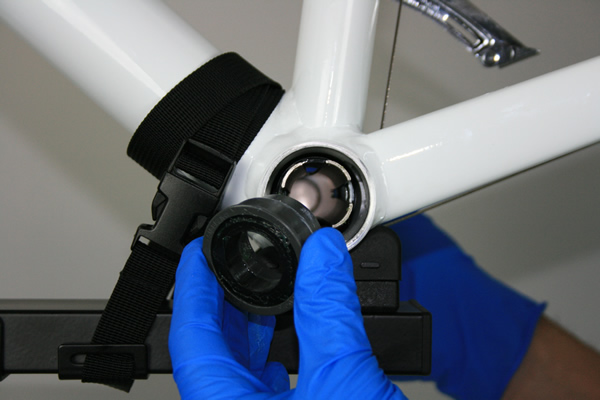

Vous pouvez enlever celui-ci
Sortir ensuite la bague de calage centrale en insérant l’outil depuis l’autre coté.

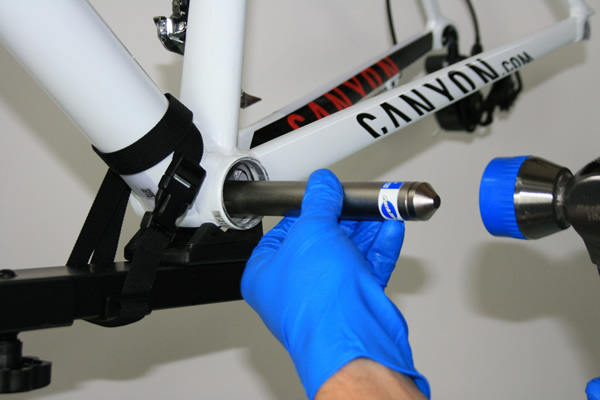

Faites la même manipulation pour le roulement restant. Attention, il n’y a plus cette fois ci de guide qui permet de taper bien à plat. Vous devrez tenir manuellement l’outil pour le frapper avec le marteau.

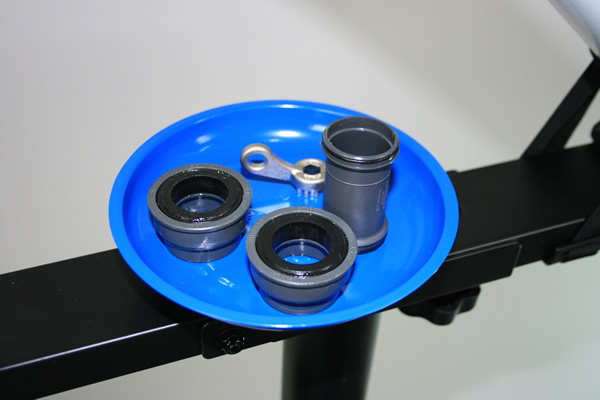

Le second roulement est échappé.

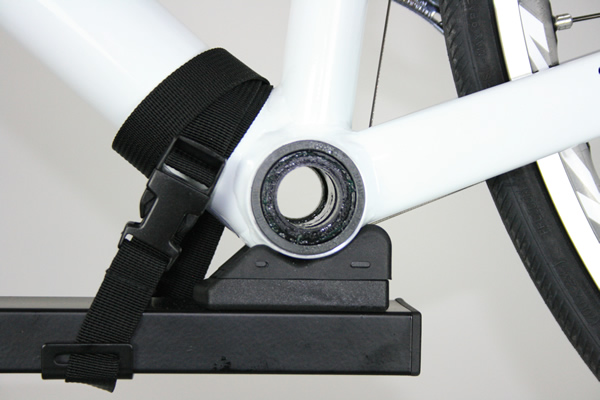

Nettoyer le socle du boiter dans le cadre, afin de préparer le support pour remonter un boitier.
A lire : Montage boitier pédalier Shimano Press Fit
