Changer les plaquettes de freins à disques SRAM

Thémacycle : Transmission vélo

Rédigé par :

Publié le

Voici la procédure en image pour changer une paire de plaquettes de freins à disques SRAM pour le vélo de route (SRAM Red Hydror, SRAM Force Hydror, SRAM Rival Hydror)

Durée : 5 minutes   |   Difficulté : Facile

Outils nécessaires


Une plaquette de freins doit être remplacée lorsque son épaisseur totale (plaque d'appui + garniture) est inférieure à 3mm. Le freinage sera amélioré quand vous remplacerez les plaquettes usées.

Remplacement des plaquettes de freins

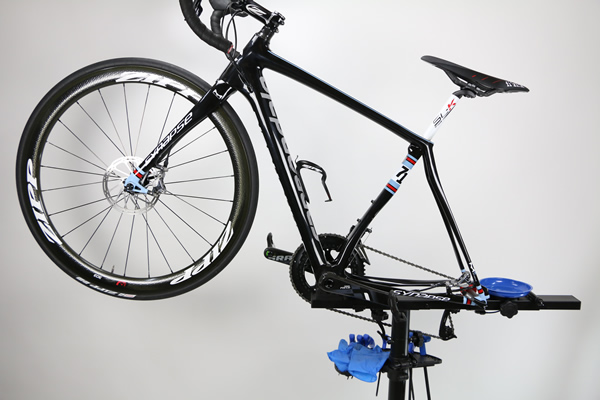

Installer le vélo sur un pied d'atelier et démonter la roue avant.

Changer les plaquettes de freins à disques SRAM

Prenez soin de ne pas actionner le levier durant ces phases de travail. Les vues montrées ci-dessous sont prises depuis l'extérieur (gauche),

Changer les plaquettes de freins à disques SRAM

mais également depuis l'intérieur de l'étrier (droite) d'ou les vues changeantes.

Changer les plaquettes de freins à disques SRAM

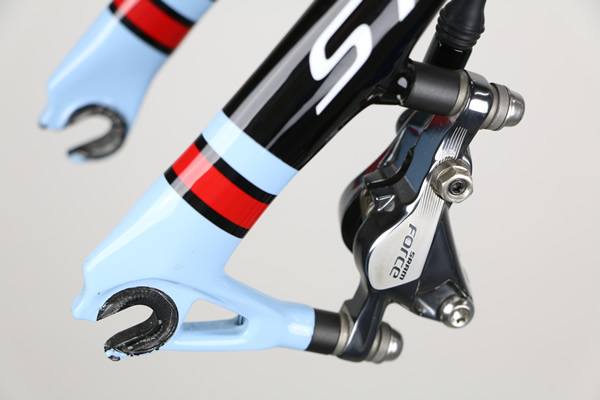

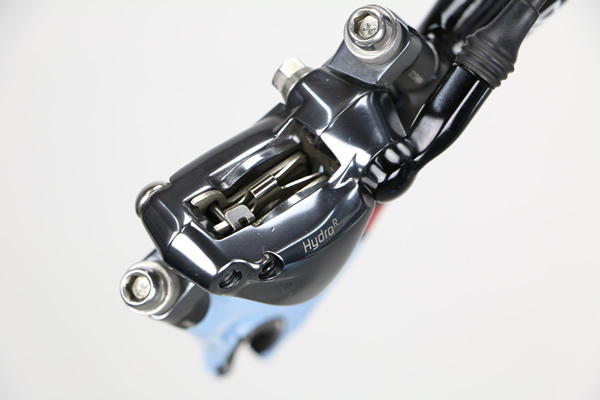

Notre modèle est un étrier SRAM Force 22 Hydror.

Démonter le boulon arrêt

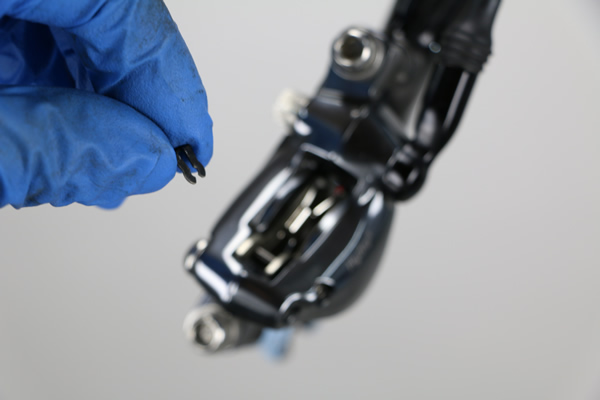

Commencez par déposer le circlips de sécurité qui se trouve du côté de la roue sur l'étrier,

Changer les plaquettes de freins à disques SRAM

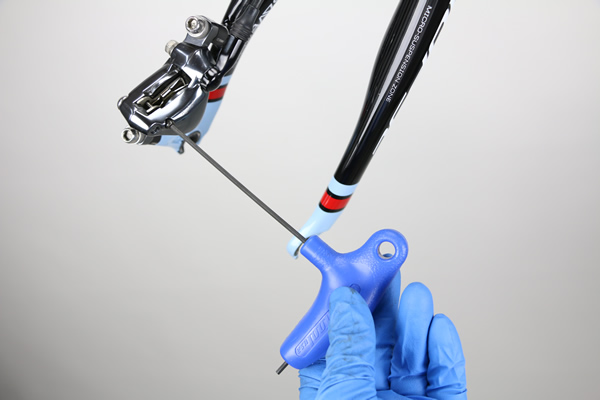

puis dévissez le boulon arrêt avec une clé six pans de 2,5mm.

Changer les plaquettes de freins à disques SRAM

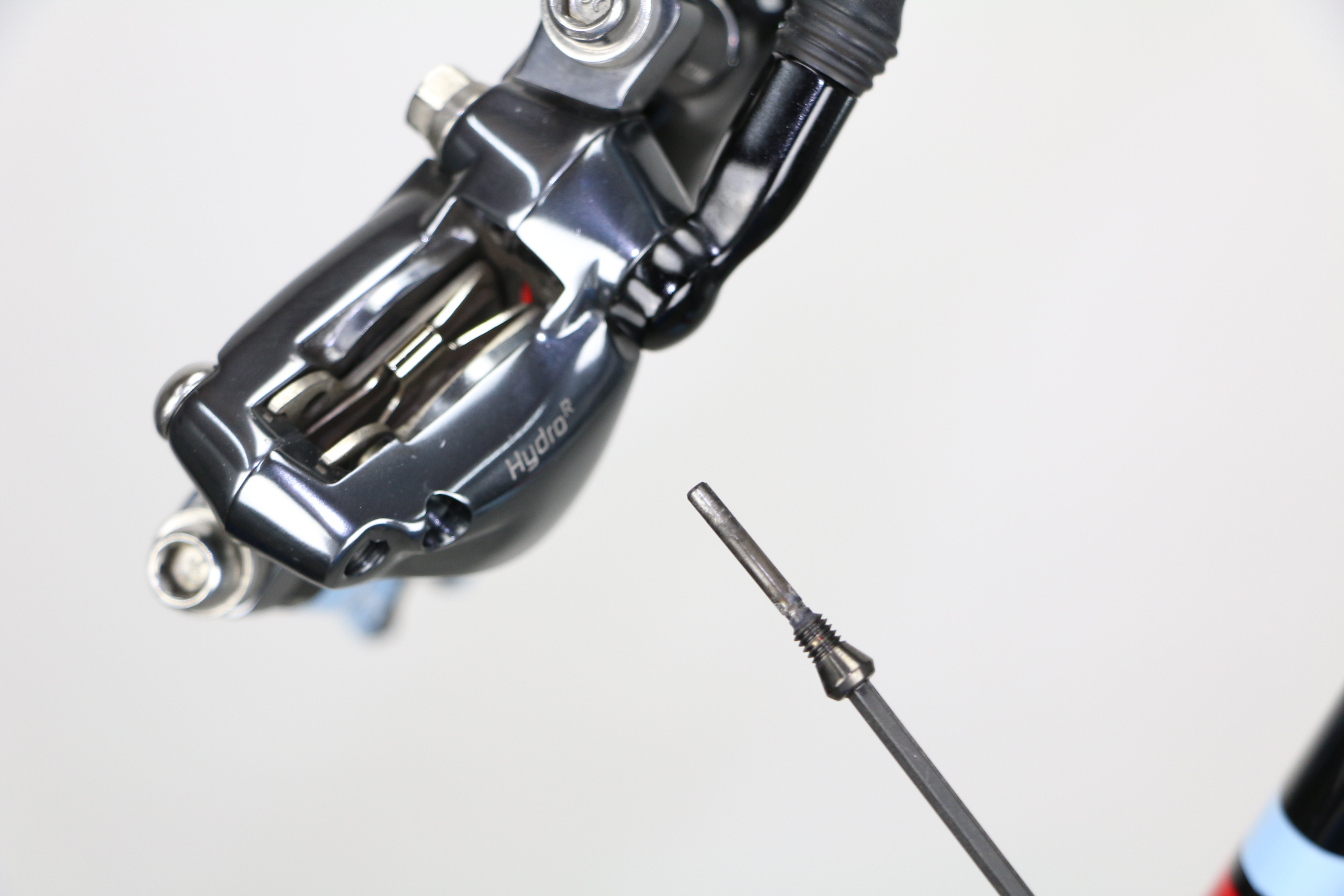

Enlevez complètement le boulon arrêt.

Changer les plaquettes de freins à disques SRAM

Retirez les plaquettes usées

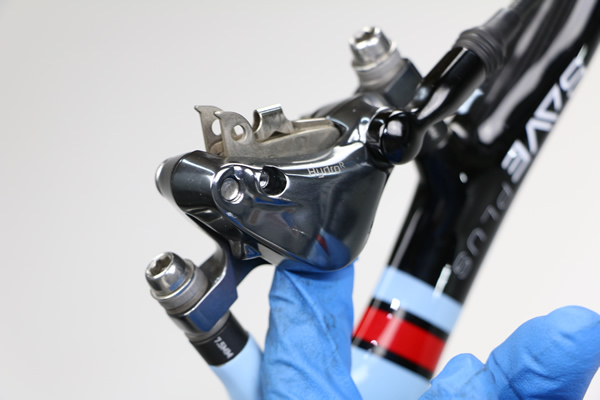

Tirez la plaquette tout droite vers l'extérieur en tirant sur les languettes de fixation et/ou en poussant par-dessous l'étrier.

Changer les plaquettes de freins à disques SRAM

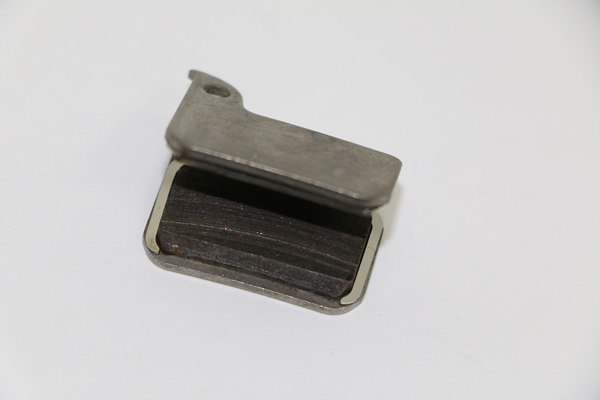

Inspectez chaque plaquette et mesurez l'épaisseur totale avec une règle. Si l'une des deux fait moins de 3 mm en tout, remplacez les deux plaquettes.

Changer les plaquettes de freins à disques SRAM

Remarque : si la plaque de support et la garniture font plus de 3 mm, vous pouvez simplement réinstaller les plaquettes.

Nettoyer l'intérieur du réceptacle

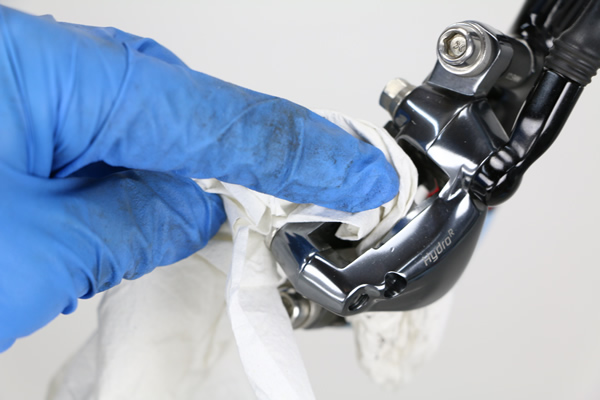

Comme tout cycliste précautionneux, vous aurez pris le soin de passer un chiffon propre au cœur du logement/réceptacle afin d'enlever la saleté.

Changer les plaquettes de freins à disques SRAM

Repoussez les pistons à l'intérieur

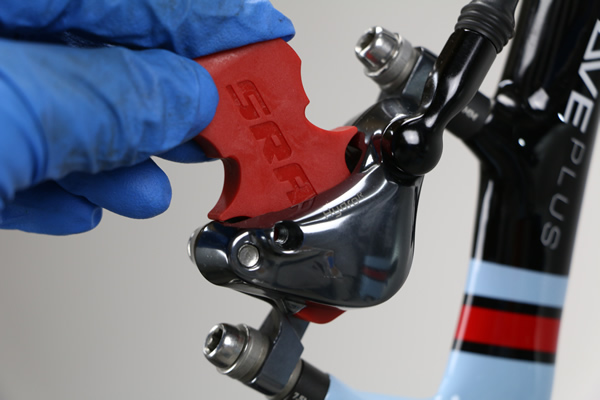

Du fait du réglage automatique des étriers, les pistons doivent être repoussés à l'intérieur dans leur position originelle avant de pouvoir installer de nouvelles plaquettes. Introduisez pour ce faire l'outil SRAM vendu avec le kit de purge. Introduisez celui-ci au cœur du logement, la pointe vers le bas.

Changer les plaquettes de freins à disques SRAM

Installez les nouveaux patins et l'écarteur

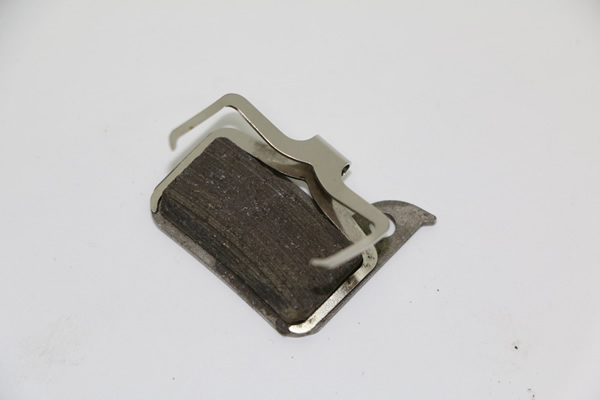

Montez les nouvelles plaquettes et l'écarteur. Alignez l'attache de l'écarteur sur les plaquettes.

Changer les plaquettes de freins à disques SRAM

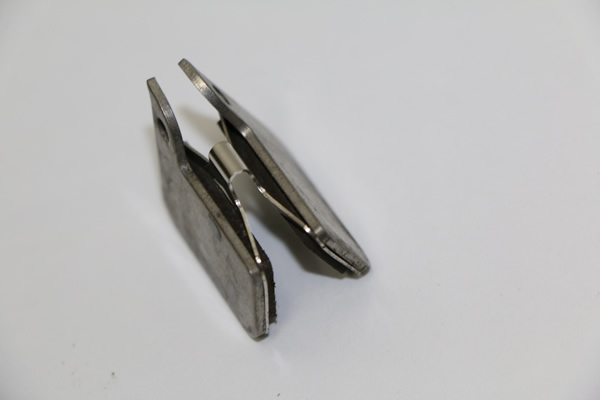

Montez la seconde plaquette sur l'écarteur.

Changer les plaquettes de freins à disques SRAM

Pressez ensemble le patin et l'attache, puis insérez le tout à l'intérieur de l'étrier. Poussez fermement jusqu'à ce que l'ensemble soit bien en place.

Changer les plaquettes de freins à disques SRAM

Installez le boulon de maintien de la plaquette. Si vous possèdez une clé dynamométrique, serrez-le au couple de 0,9 à 1,1 Nm.

Changer les plaquettes de freins à disques SRAM

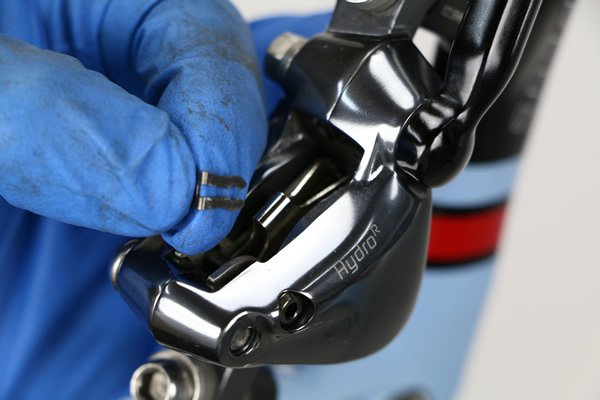

Installez le circlips sur l'étrier du côté de la roue, en vous assurant qu'il est bien enfoncé dans la rainure du boulon de maintien.

Changer les plaquettes de freins à disques SRAM

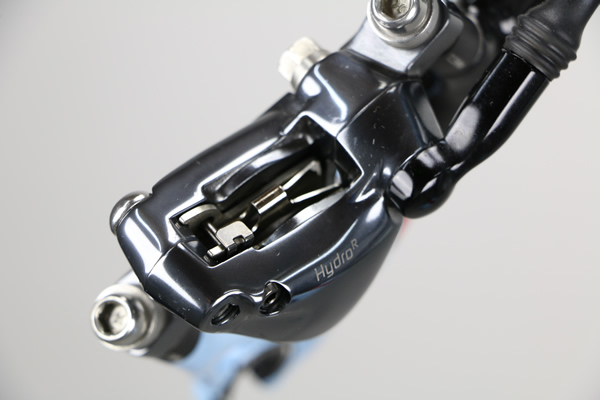

Le montage est finalisé !

Changer les plaquettes de freins à disques SRAM

Notez qu'il faudra roder les nouvelles plaquettes. Chez SRAM le procédé se nomme BED-IN. Vous remarquerez alors une augmentation de la force de freinage dès votre première sortie. Si vous ne respectez pas cette procédure, vous prenez le risque d'une efficacité moindre, mais également de « glacer » les plaquettes. Elles crieront toujours au freinage !

Lire la fiche pratique : Procédure de rodage des plaquettes/disques SRAM : Bed-in

Notez que les freins peuvent faire du bruit occasionnellement non seulement au cours de la période de rodage, mais également au-delà, pendant toute la durée de vie des plaquettes. Ceci est normal et n'a aucune incidence sur la performance.

Le bruit dépend de facteurs tels que le réglage des freins, le poids du cycliste, sa manière de rouler et de freiner, et les conditions dans lesquelles s'effectue la sortie (poussières, petits cailloux et contamination des surfaces de frottement).

Lire la fiche pratique : Comment entretenir les freins à disques hydrauliques vélo de route ?
