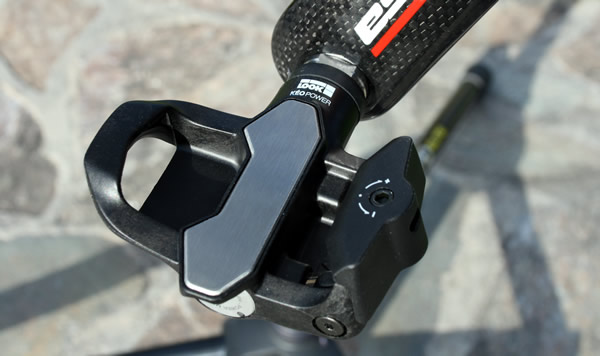

Montage des pédales Look Kéo Power
Le montage des pédales avec capteur de puissance Polar Look Kéo Power doit se faire avec minutie afin de caler précisément les axes des pédales et ne pas endommager les capteurs. C'est une opération simplifiée avec des outils spécifiques.
Temps : 20 minutes

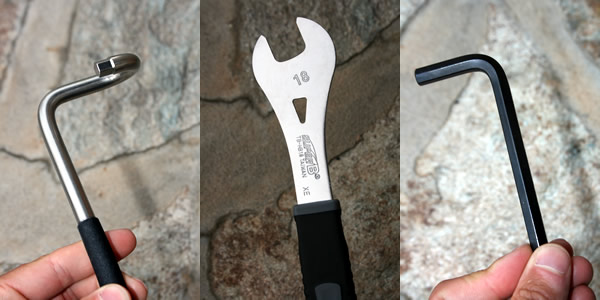

Outils nécessaires pour l'installation des pédales Look Kéo Power :
- Clé plate de 18 mm (Fournie dans la boite)
- Clé Allen de 8 mm (Fournie dans la boite)
- Outil d'installation de la pédale (Fournie dans la boite)
Les pédales Look Kéo Power ont un filetage BSA standard (9/16 x 20).
Sens de montage des pédales
- La pédale droite se visse sur le pédalier dans le sens des aiguilles d'une montre.
- La pédale gauche se visse sur le pédalier dans le sens inverse des aiguilles d'une montre.
Montage des pédales Look Kéo Power

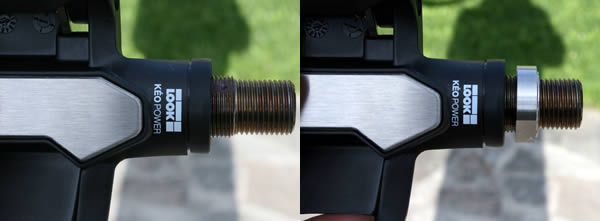

Passez un peu de graisse sur le filetage. Vissez la pédale sur la manivelle de pédalier. Assurez-vous que le contre-écrou est au plus près de la pédale. Vissez-la le plus loin possible sans toutefois la serrer.

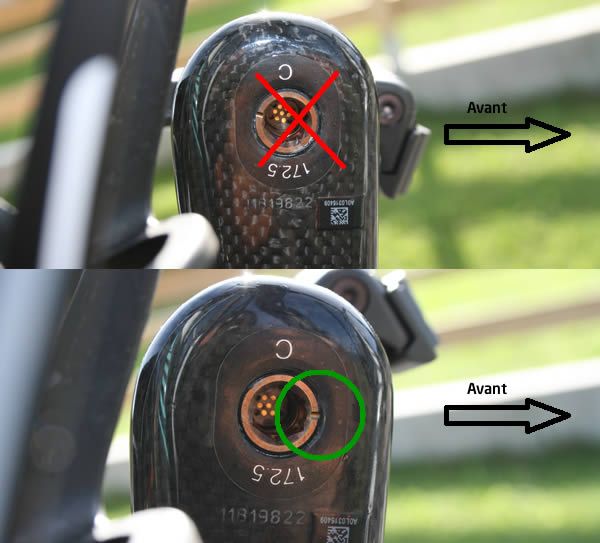

Dévissez la pédale de sorte que la marque figurant sur son axe pointe vers l'avant lorsque la manivelle de pédalier est face vers le haut.
En apparté et pour bien comprendre le système, la pédale Look Kéo Power possède un contre écrou qui vient serrer la pédale vers la manivelle de pédalier, une fois mise correctement en place.
Si l'axe de la pédale dépasse de l'intérieur de la manivelle de pédalier, il faudra alors placer une rondelle supplémentaire entre la manivelle de pédalier et le boulon de la pédale.

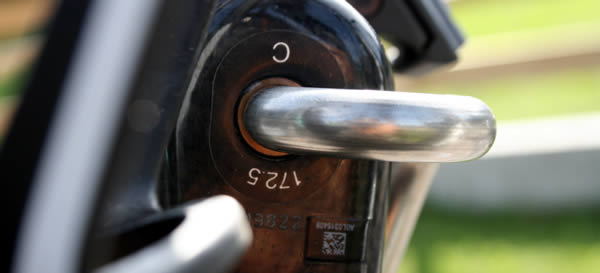

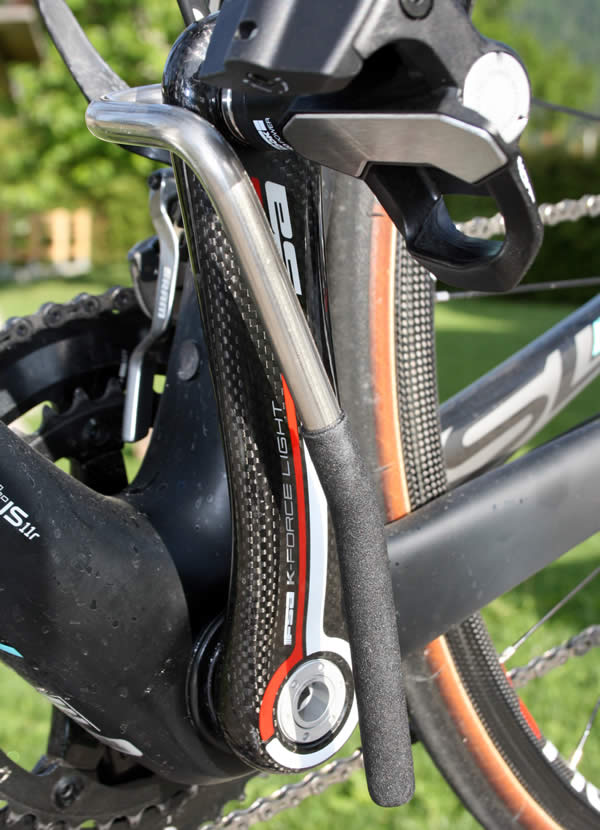

Insérez l'outil d'installation de pédale dans l'axe de la pédale de sorte que sa tige soit alignée avec la manivelle.

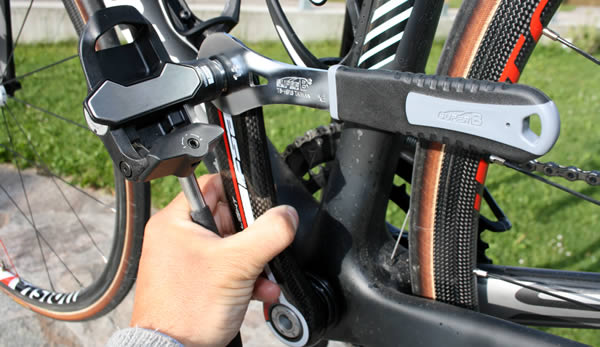

Maintenez l'outil d'installation de pédale en place et serrez le boulon (contre-écrou) de la pédale avec la clé plate de 18 mm. Le couple de serrage recommandé est de 30 nm. Pensez bien au sens de serrage du contre écrou qui est le même que celui de la pédale, comme évoqué plus haut.
Note : Les pédales Kéo Power sont compatibles avec des manivelles de pédalier de moins de 16 mm d'épaisseur. Au-delà, vous risquez de ne pas pouvoir fixer les émetteurs aux pédales.
Coupler les émetteurs

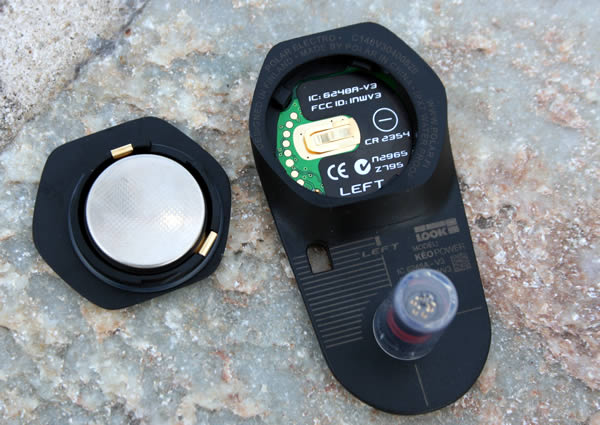

Vous devrez au préalable installer les piles dans les deux émetteurs. Pour ce faire, dévissez le couvercle en le faisant tourner dans le sens inverse des aiguilles d'une montre.

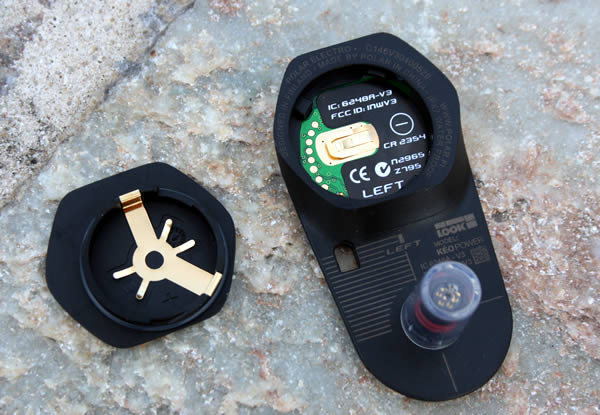

Placez la pile CR2354 de sorte que le côté positif (+) soit contre le couvercle.
Remettez le couvercle en place et vissez-le en le faisant tourner dans le sens des aiguilles d'une montre. Le couplage sera réalisé automatiquement lors de la première mise sous tension des émetteurs.
- Assurez-vous de l'absence d'autres émetteurs à proximité.
- Mettez les émetteurs sous tension en appuyant sur le bouton de l'émetteur gauche pendant 1 seconde.
- Un voyant rouge clignotant indique que le couplage est en cours. Un voyant vert clignotant indique que le couplage est terminé.
Régler la longueur des manivelles du pédalier

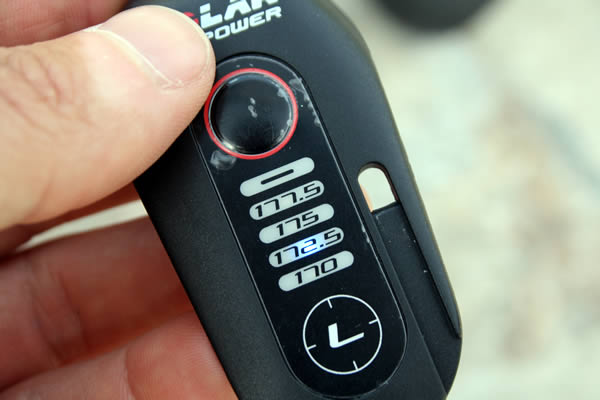

Appuyez sur le bouton de l'émetteur gauche et maintenez-le enfoncé pendant5 secondes pour accéder au mode sélection de longueur (le voyant vert de la pile clignote cinq fois).
Appuyez sur le bouton pendant 1 seconde pour modifier la longueur (en bleu). Lorsque le voyant de longueur de manivelle de pédalier correcte devient fixe, patientez 10 secondes ; la longueur est alors enregistrée.
Installez les émetteurs

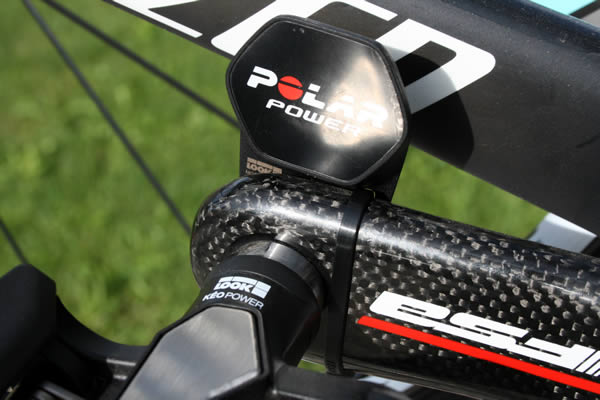

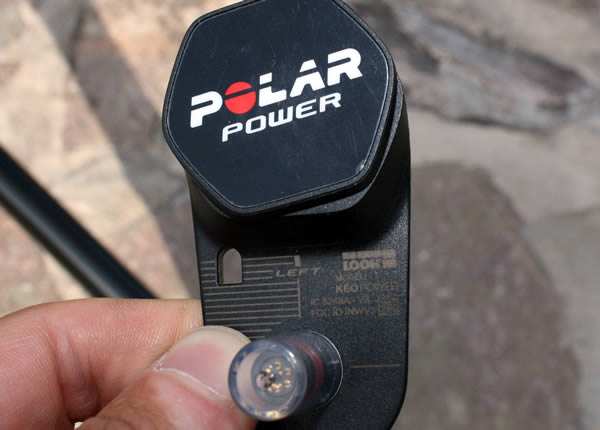

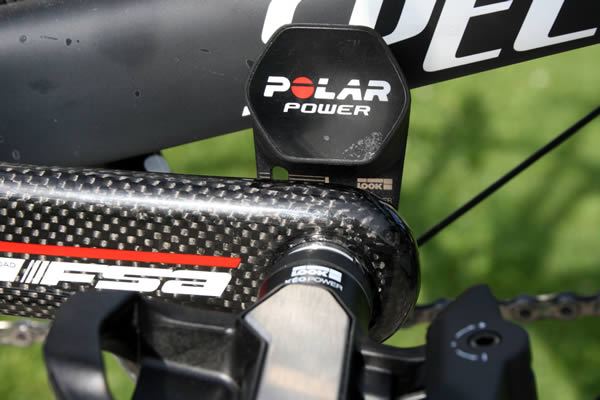

Les émetteurs sont marqués R pour droite et L pour gauche. Si la pédale est installée correctement, les émetteurs pointent vers l'avant lorsque la manivelle de pédalier est face vers le haut.
Retirez le capuchon de protection de l'émetteur.
Insérez l'émetteur dans l'axe de la pédale. Vérifiez que la forme correspond à celle de l'intérieur de l'axe de la pédale. Poussez fermement sans toutefois faire preuve d'une force excessive.
Vérifiez que l'émetteur est correctement positionné et passez l'attache de câble (collier Colson) dans l'orifice de l'émetteur. Maintenez l'émetteur en place et serrez l'attache. Coupez ensuite les extrémités qui dépassent.
Vérification
Avant de faire du vélo, faites tourner les manivelles du pédalier avec la chaine sur grand plateau et petit pignon afin de s'assurer que rien ne touche.
Détection des émetteurs par le compteur cycle
Le système Polar Look Kéo Power est compatible avec les compteurs cycle Polar CS600X, CS600 et CS500. Les émetteurs doivent au préalable être détectés par le compteur.
Pour ce faire, mettez-les en tension en appuyant sur le bouton de l'émetteur gauche durant 1 seconde.
Configuration sur CS600 et CS600X
- Sélectionnez Réglages > Vélo > Vélo 1/2/3 > Puissance activé. Détecter nouveau capteur ? s'affiche.
- Sélectionnez Oui pour confirmer la détection. Démarrer Essai s'affiche.
- Terminé s'affiche une fois la détection terminée.
Réglages Power par défaut
Pur que le système Polar Look Kéo Power fonctionne correctement, le compteur Cycle doit utiliser les réglages Power par défaut. Utilisez donc obligatoirement les réglages suivants :
- Chain weight : 304 g
- Chain length : 1473 mm
- Span length : 420 mm
La plupart de nos informations sont issus de la notice vendue avec les pédales Look Kéo Power. Vous pourrez donc trouver des explications complémentaires au sein de ce guide si besoin.
