Monter - Démonter corps de roue libre Mavic HG11-ED11

Thémacycle : Roues vélo

Rédigé par :

Publié le

Montage, démontage et entretien d'un corps de roue libre Mavic 11 vitesses HG11 ou ED11. Comment changer un corps de roue libre Mavic ? Outils nécessaires, conseils et photos détaillées.

Durée : 15 minutes   |   Difficulté : Facile

Outils nécessaires


Avant toute démarche mécanique, pensez à lire et suivre les indications du fabricant.

Les nouvelles roues Mavic commercialisées à partir de 2013 ont un nouveau système d'axe et une nouvelle dimension du roulement du corps de roue libre. En effet, sur ces roues, le diamètre intérieur du roulement du corps de roue libre est de 9 mm (au lieu de 8 mm auparavant) et le capot de protection du roulement du corps de roue libre est de couleur argent (au lieu de noir auparavant).

Compatibilité

Pour information, les anciens corps de roue libre M10 M40592 et ED11 M40591 avec roulement de diamètre intérieur 8 mm et capot de protection du roulement noir ne sont pas compatibles avec les nouvelles roues commercialisées à partir de 2013.

Sachez également que les pièces détachées, cliquets, joints, roulements et corps de roue libre se trouvent chez les revendeurs. Un entretien régulier et un échange de pièces d'usure permettent d'augmenter la durée de vie de vos roues.

Monter - Démonter corps de roue libre Mavic

Prendre une clé hexagonale de 5mm

Monter - Démonter corps de roue libre Mavic

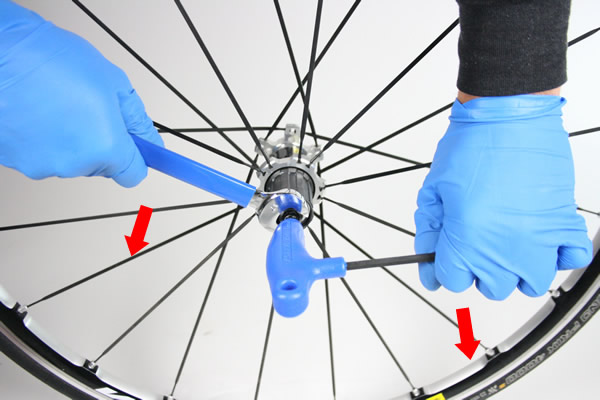

Insérer celle-ci dans l'axe de la roue, elle servira à maintenir l'axe durant le dévissage.

Monter - Démonter corps de roue libre Mavic

Dévissez le contre écrou noir de l'axe à l'aide d'une clé plate de 17mm

Monter - Démonter corps de roue libre Mavic

Dévisser ensuite avec une main en maintenant l'axe avec la main opposée de l'autre côté.

Monter - Démonter corps de roue libre Mavic

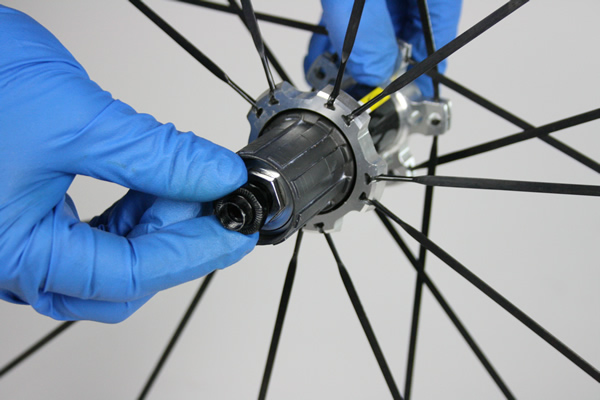

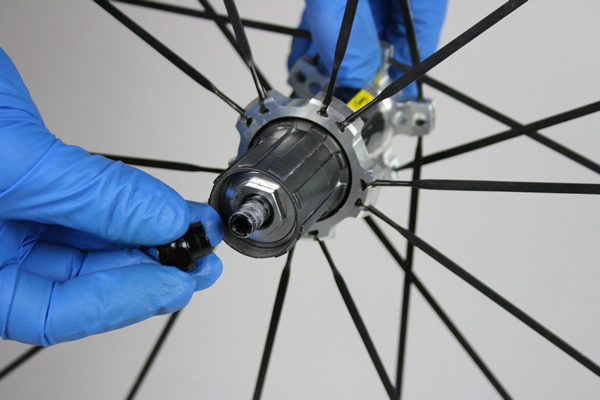

Déposer le contre écrou, le corps de roue libre est désormais prêt pour être extrait.

Monter - Démonter corps de roue libre Mavic

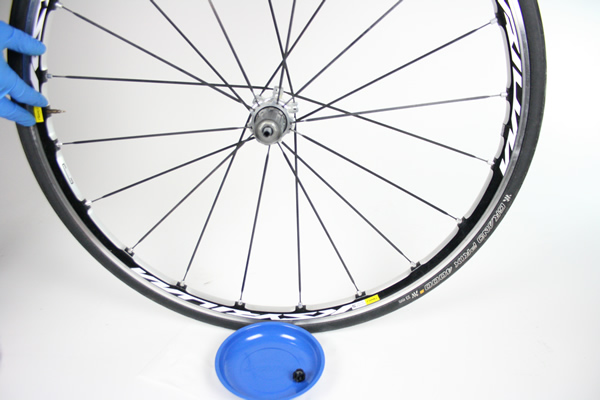

Placer un bol magnétique sous le corps de roue libre avant d'extraire celui-ci. Attention : lorsque que vous allez échapper le corps de roue libre, les cliquets à l'intérieur du corps de ce dernier ne seront plus maintenus et peuvent donc se dérober sous l'effet des ressorts de rappel. Le bol est là pour attraper les pièces au cas où !

Monter - Démonter corps de roue libre Mavic

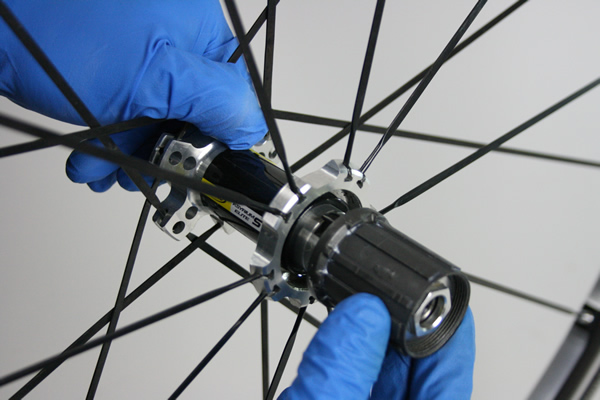

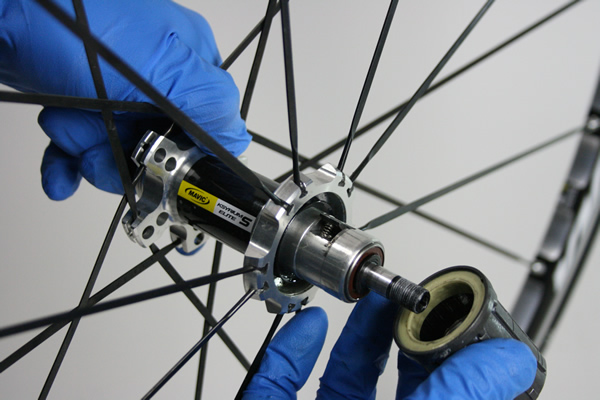

Extraire le corps de roue libre en tirant délicatement dans l'axe.

Monter - Démonter corps de roue libre Mavic

En agissant doucement les cliquets et ressorts restent en place.

Monter - Démonter corps de roue libre Mavic

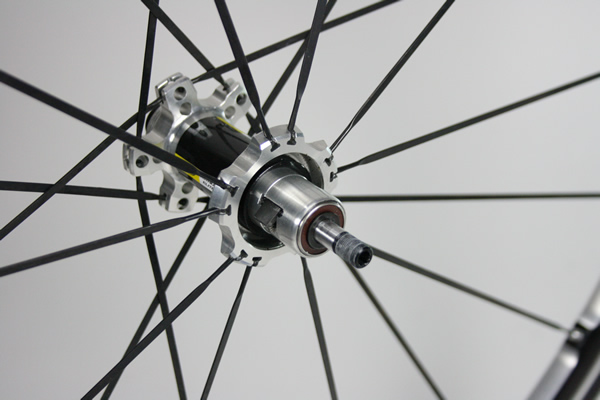

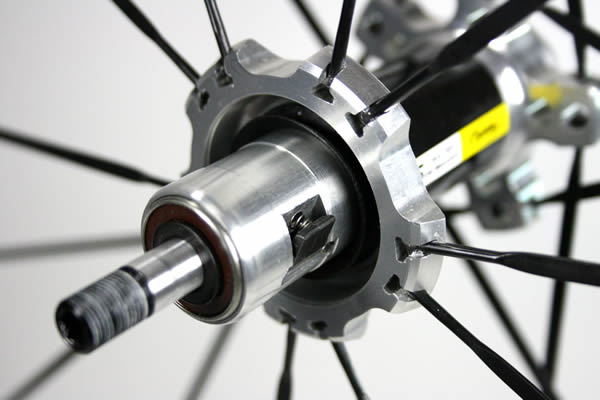

On voit ici le corps de moyeu avec une rondelle entretoise, le roulement droit, l'un des deux cliquets et le le joint à lèvre en fond.

Monter - Démonter corps de roue libre Mavic

Enlever les ressorts

Monter - Démonter corps de roue libre Mavic

Enlever la rondelle entretoise

Monter - Démonter corps de roue libre Mavic

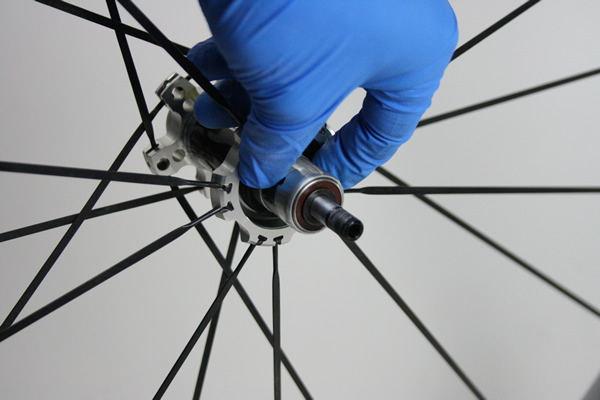

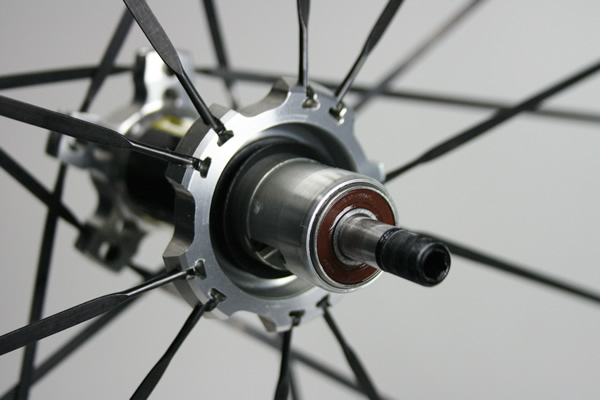

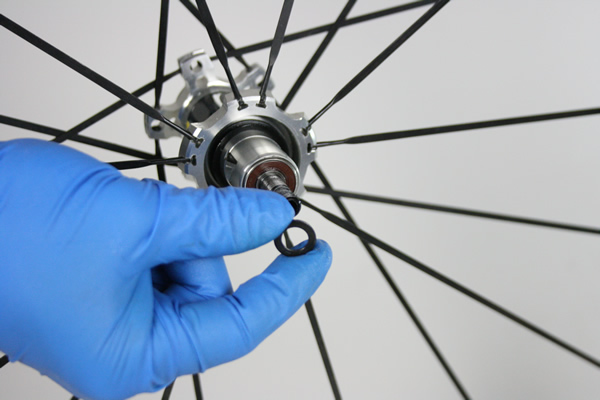

Nous ne déposons pas l'axe, mais avons simplement retiré légèrement celui-ci. Déposer ensuite le joint à lèvre

Monter - Démonter corps de roue libre Mavic

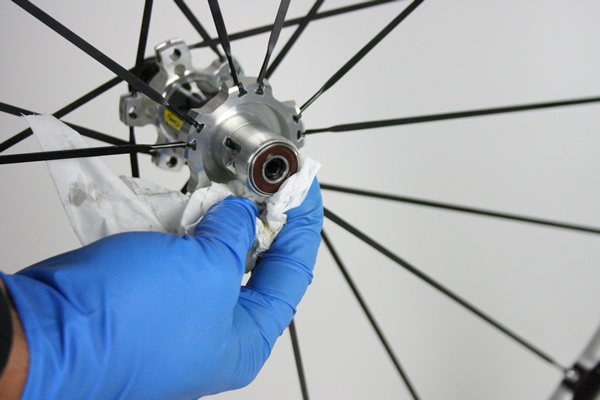

Essuyer proprement avec un du papier ou chiffon

Monter - Démonter corps de roue libre Mavic

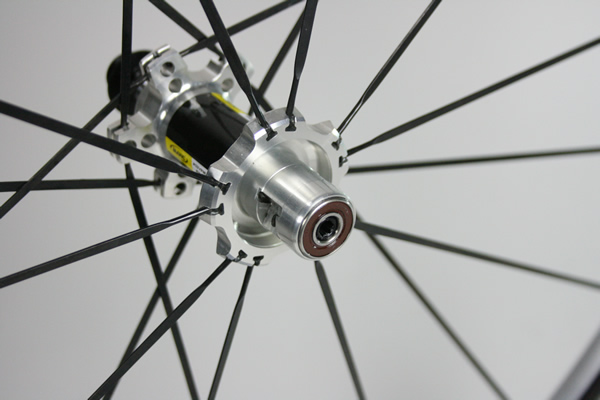

Le démontage est fini, le support est propre et prêt pour recevoir le nouveau corps.

Monter - Démonter corps de roue libre Mavic

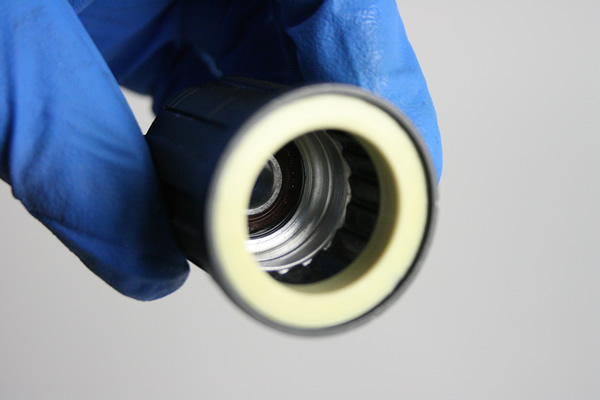

Dans le corps de roue libre, on peut apercevoir la bague téflon, les crans pour les cliquets ainsi qu'en fond le roulement du corps de roue libre qui peut également être changer après usure.

Monter - Démonter corps de roue libre Mavic

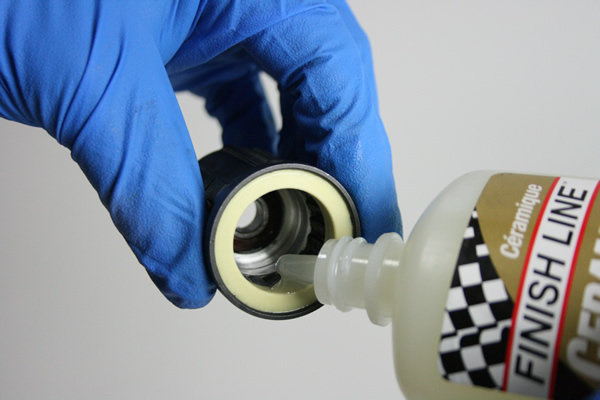

Pour le remontage, il est nécessaire de lubrifier l'intérieur du corps, dans la zone dentée, 5 à 6 gouttes suffisent amplement.

Monter - Démonter corps de roue libre Mavic

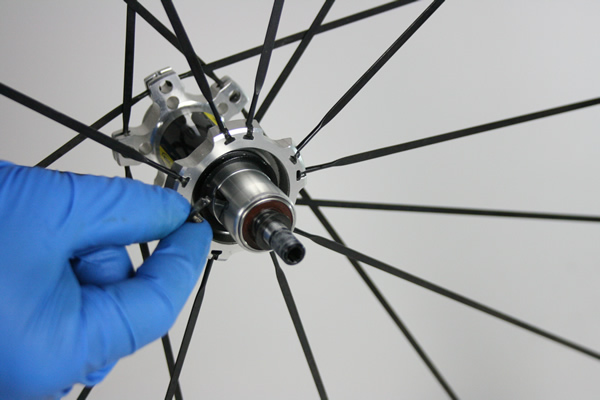

Rapprocher l'axe à nouveau en le poussant de l'autre côté. Après avoir légèrement lubrifié le joint à lèvres, insérer celui-ci. Monter le nouveau joint en butée sur le nez du moyeu, lèvre vers l'extérieur.

Monter - Démonter corps de roue libre Mavic

Vue approchée

Monter - Démonter corps de roue libre Mavic

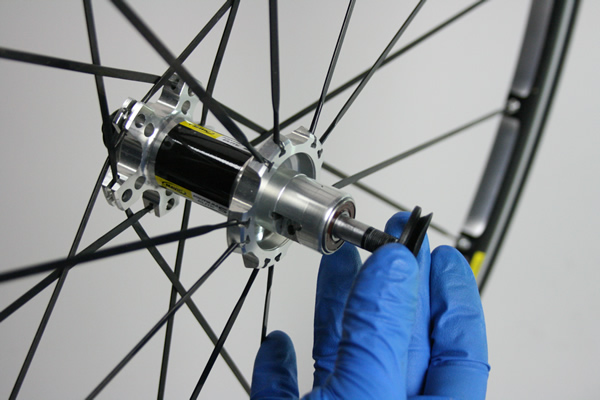

Pousser le joint au fond de la cage du corps de moyeu

Monter - Démonter corps de roue libre Mavic

Monter la rondelle entretoise

Monter - Démonter corps de roue libre Mavic

Insérer les deux cliquets

Monter - Démonter corps de roue libre Mavic

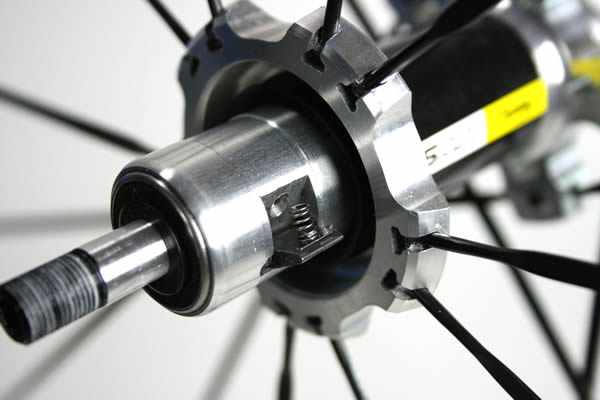

Faites entrer les ressorts dans les trous coniques prévus à cet effet.

Monter - Démonter corps de roue libre Mavic

Pour insérer le corps de roue libre, il faudra maintenir pincer les deux cliquets avec votre main.

Monter - Démonter corps de roue libre Mavic

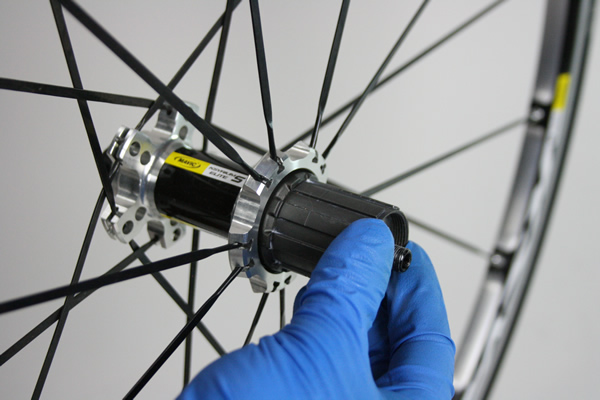

Insérer le corps lubrifié jusqu'au bout en venant en butée.

Monter - Démonter corps de roue libre Mavic

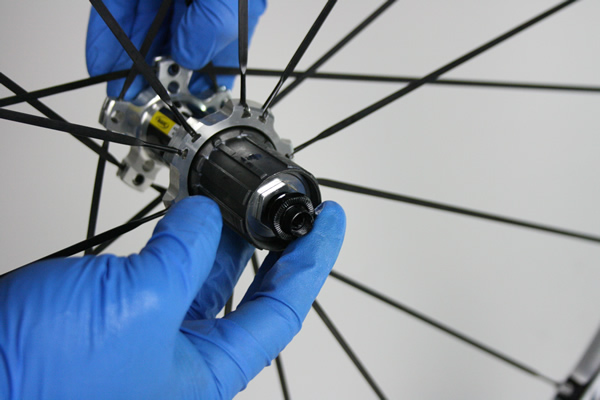

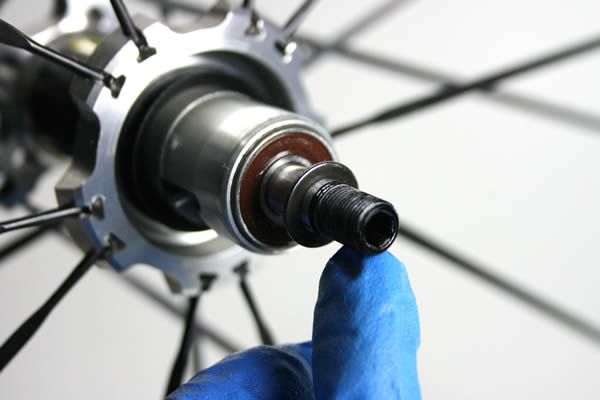

Visser le contre écrou de l'axe (Bout d'axe).

Monter - Démonter corps de roue libre Mavic

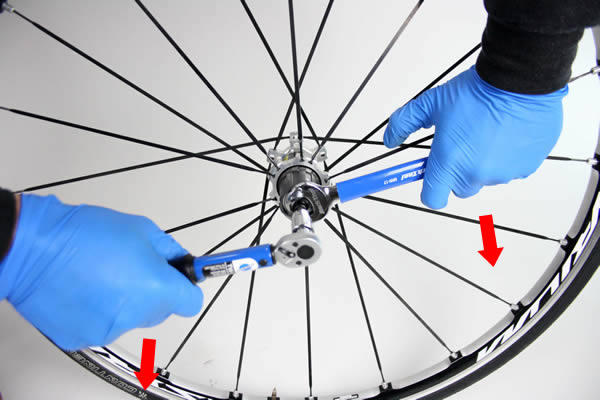

Serrer le contre écrou à 10nm ans le sens des aiguilles d'une montre. Vérifiez ensuite le réglage des roulements à l'aide de l'outil Mavic.

Monter - Démonter corps de roue libre Mavic

Cette manipulation peut également être faite en entretien 1 à 2 fois par an ou lorsque le corps de roue libre devient bruyant, il peut s'avérer utile de lubrifier ce dernier.
