Démontage des roulements boitier pédalier BB30

Thémacycle : Transmission vélo

Rédigé par :

Publié le

Comment démonter des roulements dans un boitier de pédalier de vélo en BB30. Quels outils, quelle méthode ? Conseil, fiche pratique et outils nécessaires !

Durée : 10 minutes   |   Difficulté : Facile

Outils nécessaires


Avant toute démarche mécanique, pensez à lire et suivre les indications du fabricant du boitier de pédalier. Vous devrez au préalable avoir enlevé le pédalier BB30.

La démonstration de démontage s'effectue sur un cadre Specialized S-Works Tarmac SL4 avec roulement SRAM Red 2012 BB30. Ici les roulements sont encapsulés dans des fourrures plastiques (cuvettes) qui portent sur le cadre (la cage en carbone). D'autres montages sont possibles selon les marques de cadres. A la place de boitiers plastiques, le roulement peut venir buter sur un circlip de retenue inséré au sein de la cage dans laquelle figure une rainure spécifique.

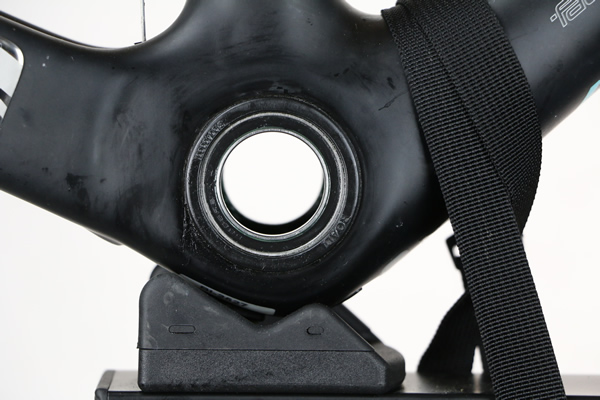

On a donc quatre éléments : Deux boites plastiques (cuvettes) et deux roulements.

Pour information, si les roulements ont du jeu ou font du bruit, nous vous conseillons de les changer plutôt que de chercher à faire quelconque manipulation. Un roulement endommagé doit être changé !

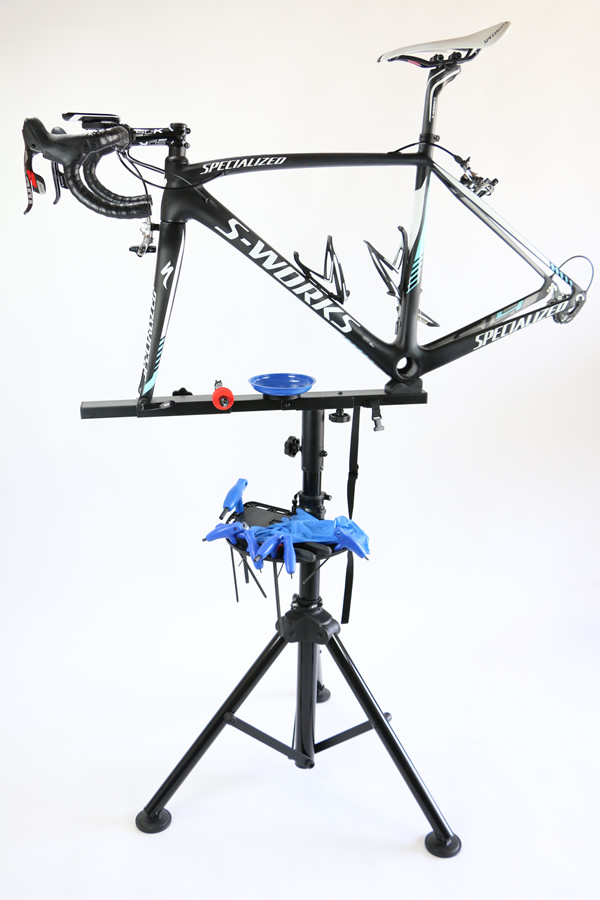

Installer le vélo sur un pied d'atelier.

Démontage reoulements boitier pédalier BB30

Sangler correctement celui-ci au niveau du boitier de pédalier.

Démontage reoulements boitier pédalier BB30

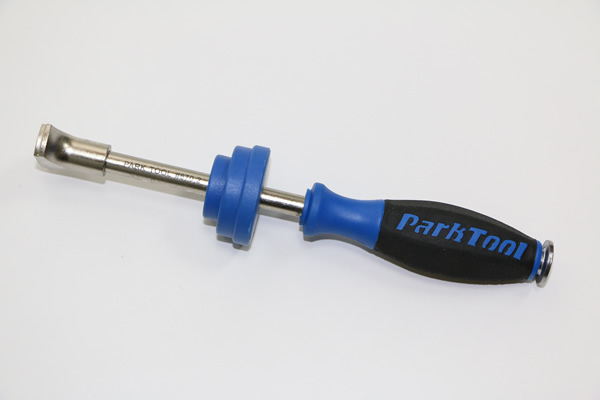

Munissez-vous d'un extracteur de roulements. (Vous trouverez la référence de celui-ci dans notre liste d'outils nécessaires en haut de l'article)

Démontage reoulements boitier pédalier BB30

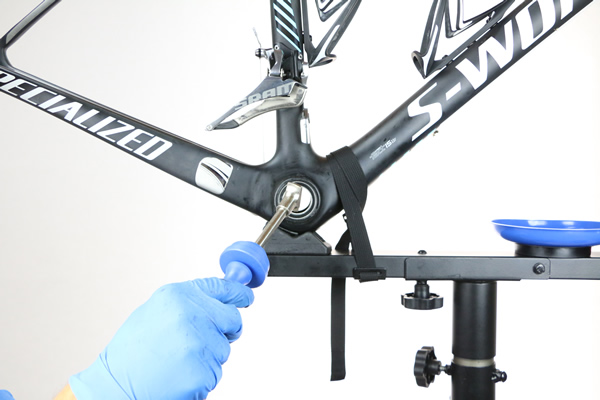

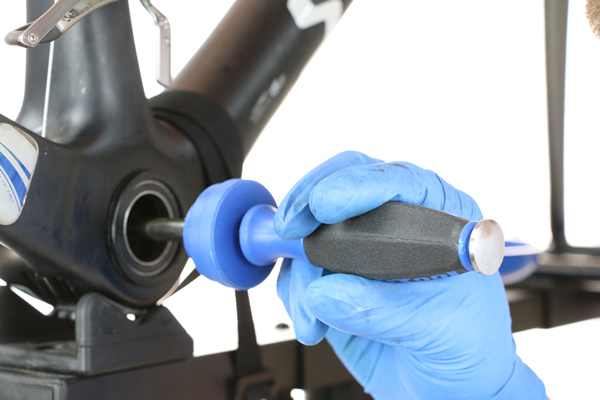

Insérez la tête au sein de la cage du boitier. Si le boitier de pédalier utilise un circlip, veiller à orienter la tête de l'outil de façon à ne pas l'accrocher.

Démontage reoulements boitier pédalier BB30

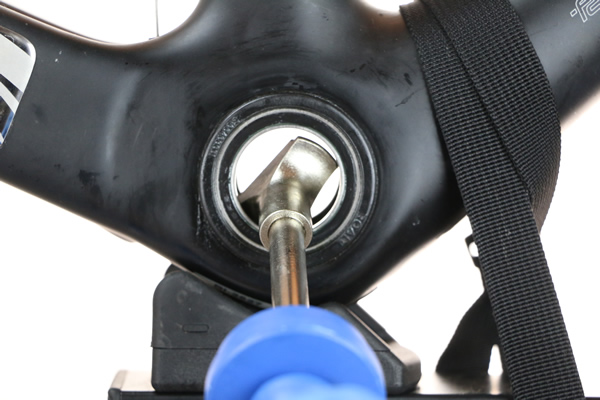

Vu de près

Démontage reoulements boitier pédalier BB30

L'outil doit être inséré à l'horizontal

Démontage reoulements boitier pédalier BB30

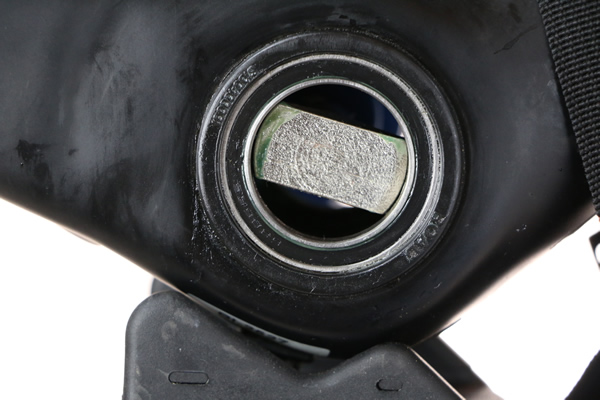

Du côté opposé, il doit venir reposer au coeur du roulement afin que les portées de l'outil soit en contact avec l'intérieur du roulement

Démontage reoulements boitier pédalier BB30

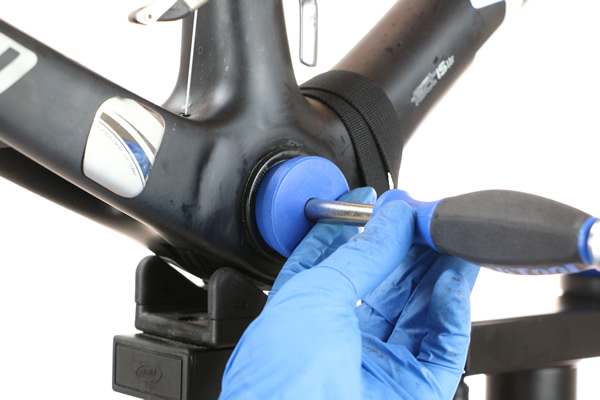

Utiliser le bout plastique extérieur de l'outil afin qu'il serve de guide en reposant sur le roulement par lequel a été introduit l'outil.

Démontage reoulements boitier pédalier BB30

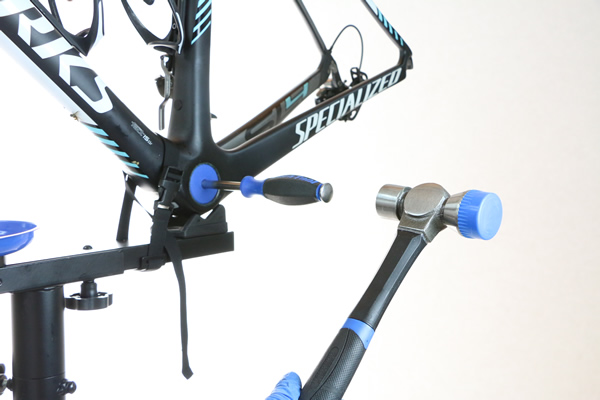

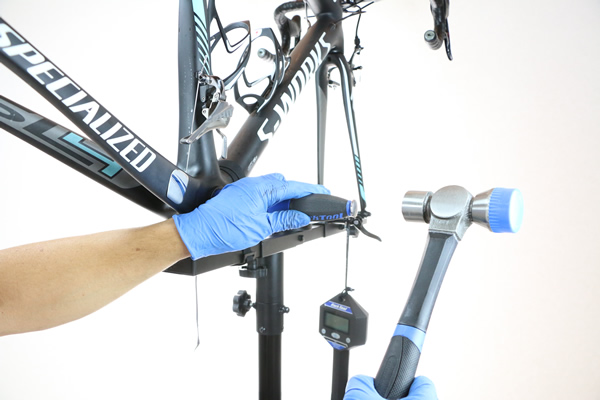

Frapper d'un coup sec avec un marteau. Attention, les roulements sont fragiles. Le choc produit doit être franc et l'outil doit être parfaitement aligné de manière horizontale.

Démontage reoulements boitier pédalier BB30

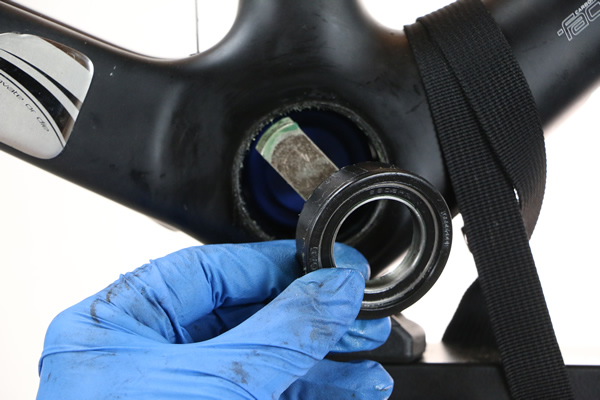

De l'autre côté la cuvette entière se détache avec le roulement en son sein. Les plus habiles pourront tenir le roulement et l'outil d'une main au moment du choc afin que le roulement ne tombe.

Démontage reoulements boitier pédalier BB30

On s'occupe désormais du second roulement. Placez et insérer l'outil à l'endroit où le premier roulement est extrait, et ce, de la même manière que précédemment. Le plastique pourra être inséré dans la cage afin de servir de guide/stabilisateur afin de tenir l'outil horizontal.

Démontage reoulements boitier pédalier BB30

Frapper d'un coup sec avec un marteau. Attention, les roulements sont fragiles.

Démontage reoulements boitier pédalier BB30

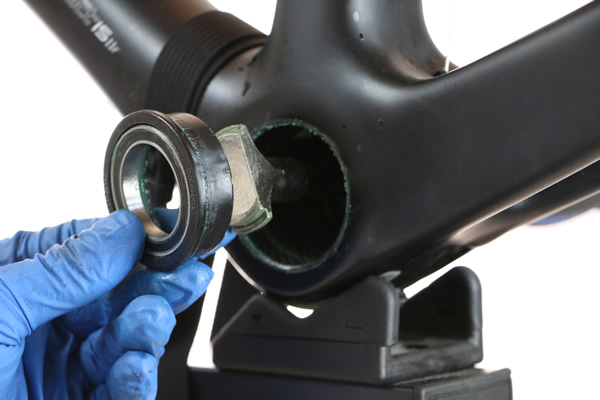

la cuvette entière se détache avec le roulement en son sein.

Démontage reoulements boitier pédalier BB30

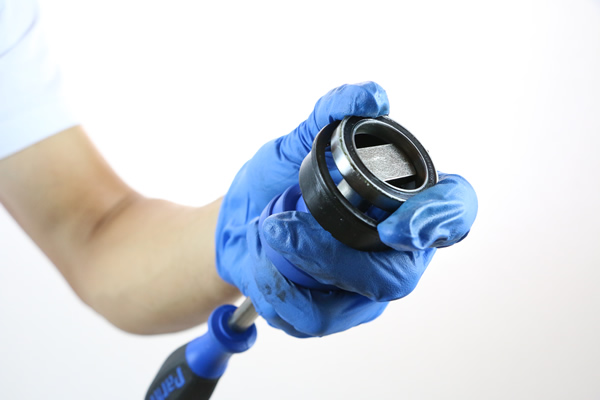

Pour extraire le roulement des cuvettes maintenir l'outil comme ci-dessous. Les portées sont sur le roulement.

Démontage reoulements boitier pédalier BB30

Frapper d'un coup sec avec un marteau. Attention, les roulements sont fragiles.

Démontage reoulements boitier pédalier BB30

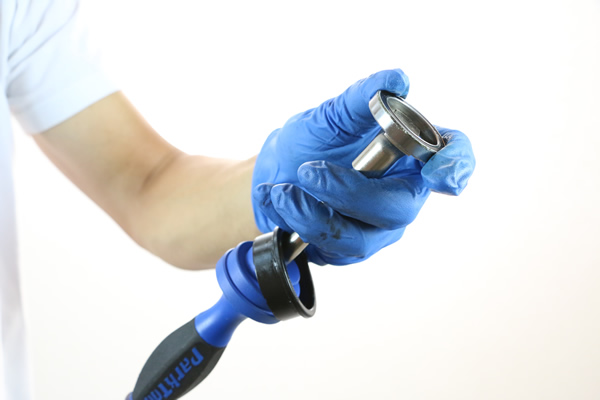

Le roulement sort de son logement.

Démontage reoulements boitier pédalier BB30

Il est scindé de la cuvette

Démontage reoulements boitier pédalier BB30

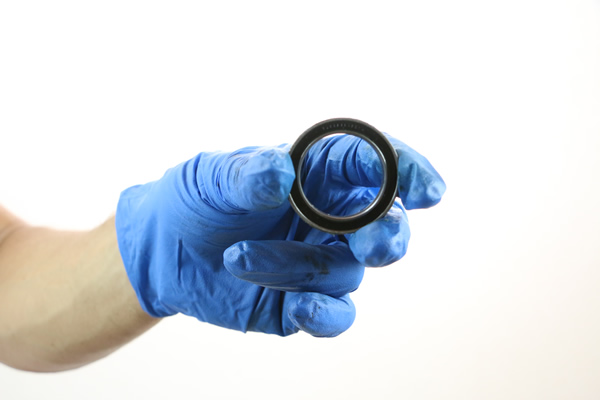

Le roulement est libre.

Démontage reoulements boitier pédalier BB30

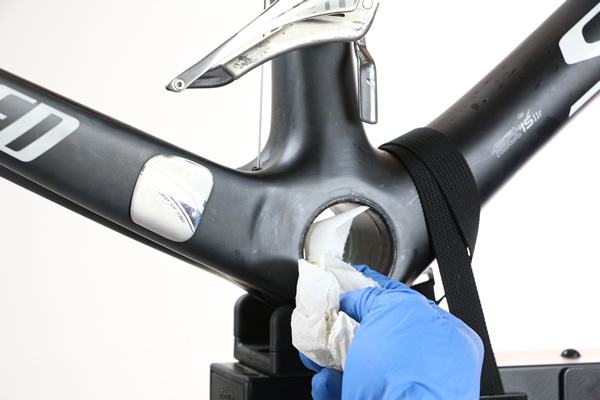

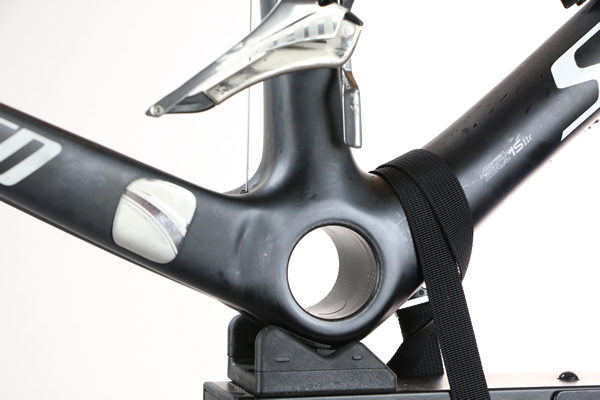

Essuyer en enlevant la graisse de la cage du boitier de pédalier.

Démontage reoulements boitier pédalier BB30

C'est terminé !

Démontage reoulements boitier pédalier BB30

Fiche pratique : Montage boitier pédalier SRAM RED BB30
