Montage boitier de pedalier FSA type BSC
Conseils mécanique pour le montage d'un pédalier de vélo de route de la marque FSA du type BSC. Cette fiche pratique vous montre comment monter ou remonter un boitier de pédalier pour vélo de route en photos. Fiche pratique Nutri-cycles.com
Outils :
- Un pied d'atelier
- De la graisse blanche
- Un chiffon
- Outil spécial démonte pédalier selon la marque de votre boitier
- Clé à molette
En atelier
Installer votre vélo sur un pied d'atelier, afin de travailler à hauteur de vos mains
Le boitier de pédalier
Différents modèles : Les modèles et fabrications de boitiers de pédalier sont nombreux. Nous verrons dans cet exemple un boitier de pédalier FSA du type B.S.C fait de deux parties à monter.
Le standard
C'est le standard le plus courant sur les vélos récents.
Plusieurs dimensions : Deux types de diamètres existent 24 ou 30 mm déterminés par votre cadre. Sur des vélos de route, la dimension 30 mm est récente.
L'exemple ci-dessous sera effectué sur un cadre de marque française avec un diamètre standard de 24 mm.
Largeur : 68 mm est la dimension la plus courante.
Montage du boitier de pédalier

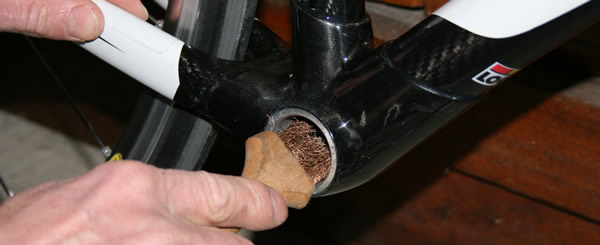

Nettoyer avec une brosse l'intérieur du filetage, essuyer, puis souffler afin de ne pas abimer celui-ci au montage.

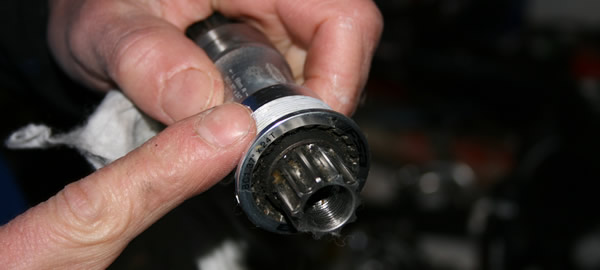

Graisser le filtage avec de la graisse blanche.

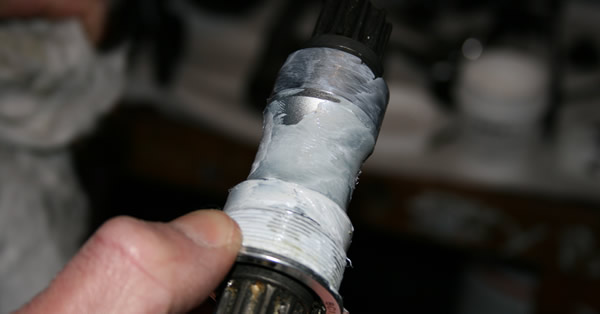

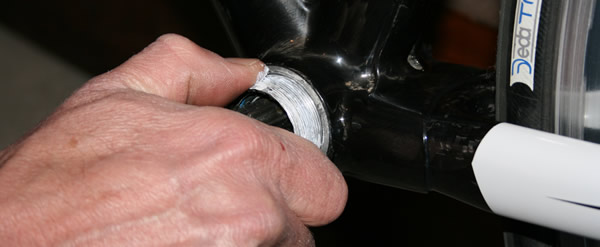

Passer de la graisse sur l'autre coté du boitier qui recoit le support opposé par la suite. N'hésitez pas aussi a mettre une petite couche sur le milieu qui aura pour effet de protéger celui-ci de la rouille lors d'infiltrations et stagnation d'eau dans le cadre.

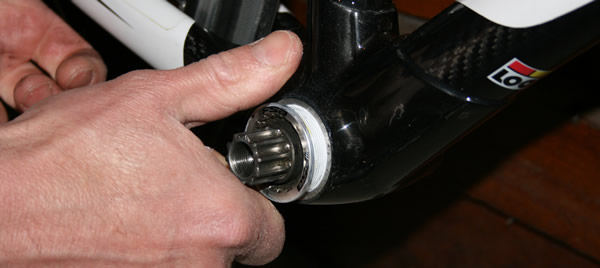

Vissez le boitier dans le sens des aiguilles d'une montre par le coté droit du vélo (le coté de la chaine du vélo). Approcher et visser à la main le plus loin possible. Si lors du premier tour le vissage s'avère difficile, ne forcez pas avec une clé, regardez d'abord si le pas de vis ne présente pas d'aspérité ou si celui-ci prend correctement.

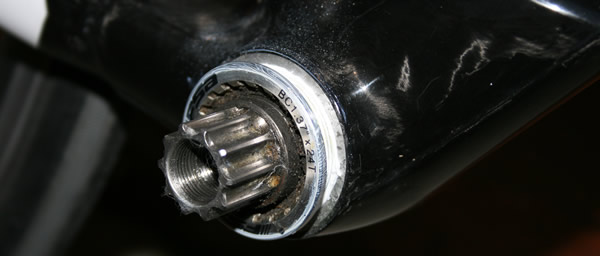

Boitier approché

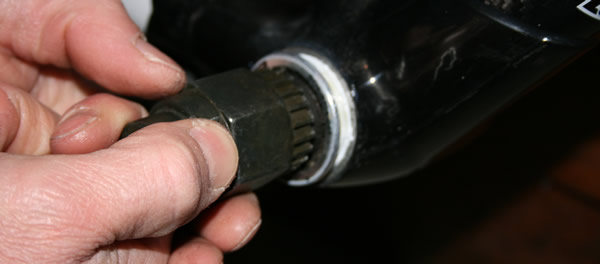

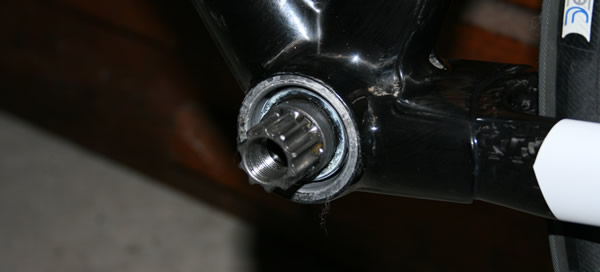

Insérer la clé spéciale et visser à la main dans le sens des aiguille d'une montre.

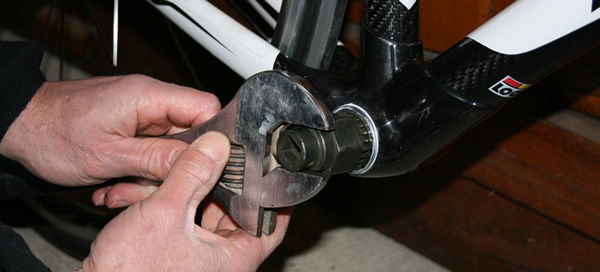

Serrer avec une clé.

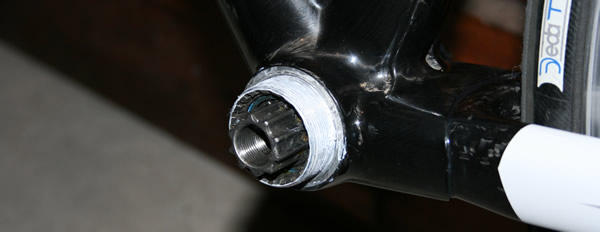

Passer de l'autre coté.
Enduire la seconde partie de graisse et faire prendre à la main. Avancer la partie le plus loin possible à la main.

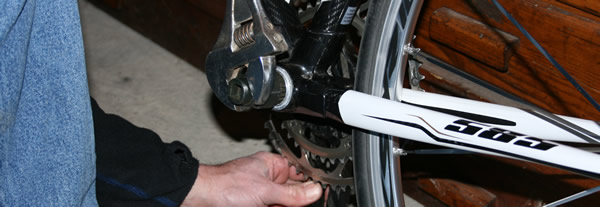

Serrer ensuite avec un clé à molette. Le serrage ne doit pas être trop important pour ne pas écraser les roulements. Il doit être suffisant pour éviter tout jeu une fois les pédales montées.
Il est donc conseillé de monter les pédales dans la foulée pour jauger manuellement si il existe encore du jeu dans le serrage du boitier. Les pédales ayant un effet levier permettant de mieux ressentir le jeu.
>> Toutes les photos du montage boitier de pedalier FSA type BSC
Le montage du boitier de pédalier ne nécessite pas une technicité très élevé. Vous devrez néanmoins être vigilant sur la finition et le serrage pour ne pas laisser de jeu et vérifier celui-ci après les quelques kilomètres des premières sorties.
