Comment monter un boitier de pédalier de vélo Shimano Press Fit. Quels outils, quelle méthode pour insérer les cuvettes ? Conseil, fiche pratique et outils nécessaires !

Durée : 20 minutes   |   Difficulté : Assez facile

Outils nécessaires


Avant toute démarche mécanique, pensez à lire et suivre les indications du fabricant du boitier de pédalier.

Installer le vélo sur un pied d'atelier.

Montage boitier pédalier Shimano Press Fit

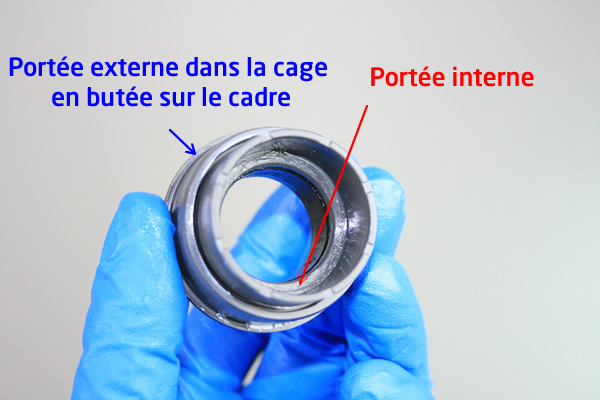

Le boitier de pédalier Shimano Press Fit est constitué de trois éléments : un roulement droit, un roulement gauche identique et une bague centrale reliant les deux cuvettes. A noter que les roulements sont encapsulés dans des fourrures plastiques (cuvettes) qui portent sur le cadre. Pour information, si ces roulements ont du jeu ou font du bruit, nous vous conseillons de les changer plutôt que de chercher à faire quelconque manipulation. Un roulement Press Fit endommagé doit être changé !

Montage boitier pédalier Shimano Press Fit

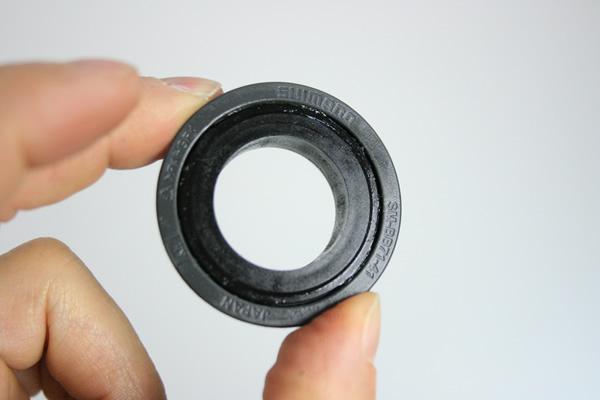

Vu depuis l'intérieur du roulement

Montage boitier pédalier Shimano Press Fit

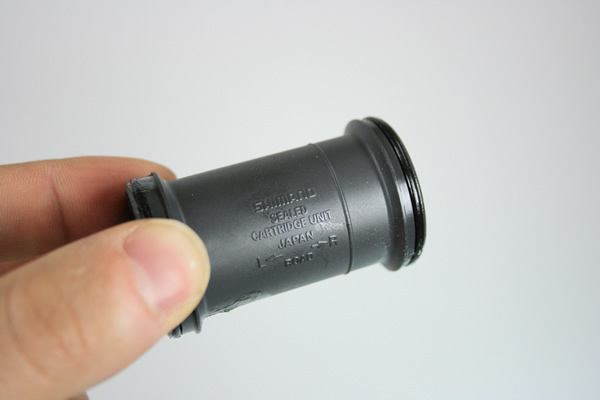

et une bague de calage centrale.

Montage boitier pédalier Shimano Press Fit

L'ensemble une fois monté dans la cage du cadre sera assemblé ainsi

Montage boitier pédalier Shimano Press Fit

Sangler solidement le cadre sur le pied d'atelier

Montage boitier pédalier Shimano Press Fit

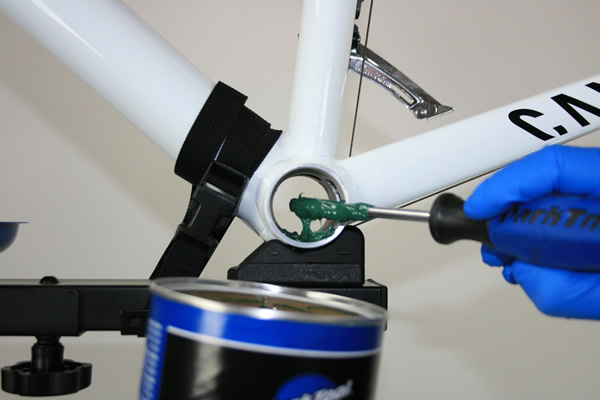

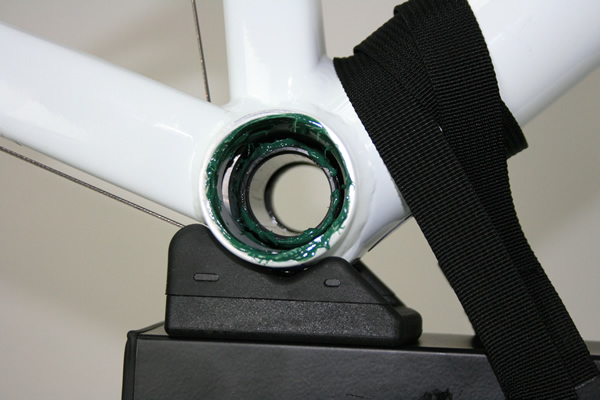

Etaler de la graisse sur les surfaces de contact des roulements avec la cage. Vous pouvez commencer à l'aide d'un tournevis.

Montage boitier pédalier Shimano Press Fit

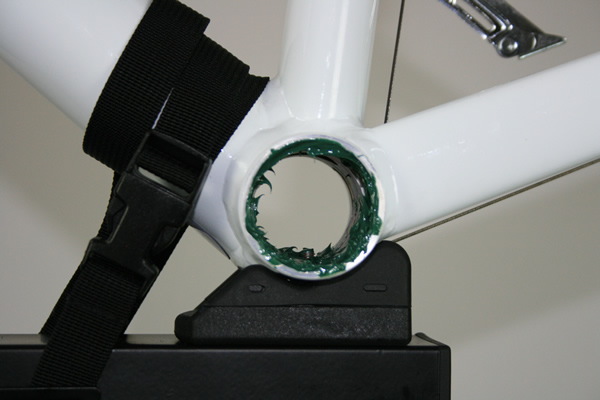

Puis étaler le tout sur l'ensemble du cercle. Vous pouvez finir avec le doigt pour rendre le tout uniforme. Sur l'épaisseur de graisse : ni trop, ni pas assez. Vous pouvez également surfacer légèrement l'ensemble de l'intérieur de la cage afin d'éviter un minimum l'oxydation.

Montage boitier pédalier Shimano Press Fit

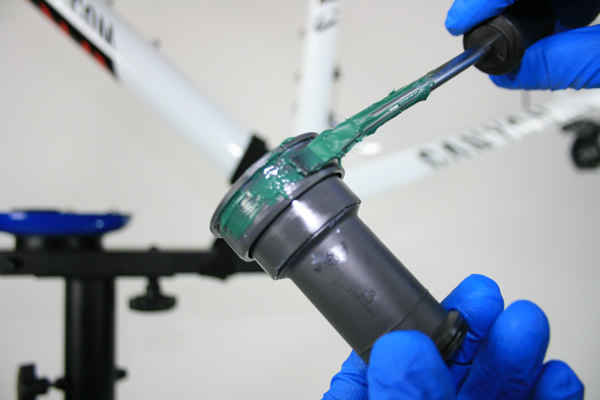

Assembler un roulement avec la cale centrale. Graisser également la surface de contact sur la partie du roulement. Etaler au tournevis, puis uniformiser avec le doigt.

Montage boitier pédalier Shimano Press Fit

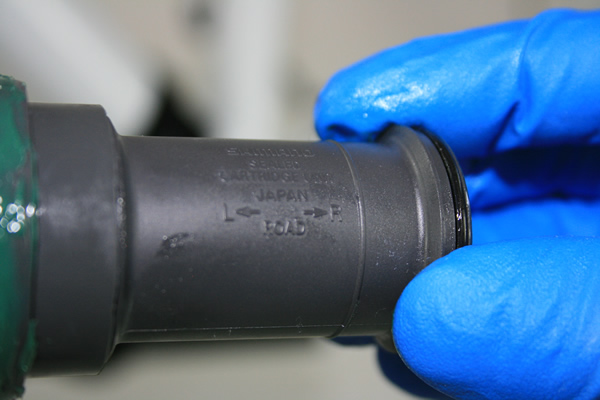

Les deux premières parties sont prêtes à être montées. Attention, la cale centrale possède un sens.

Montage boitier pédalier Shimano Press Fit

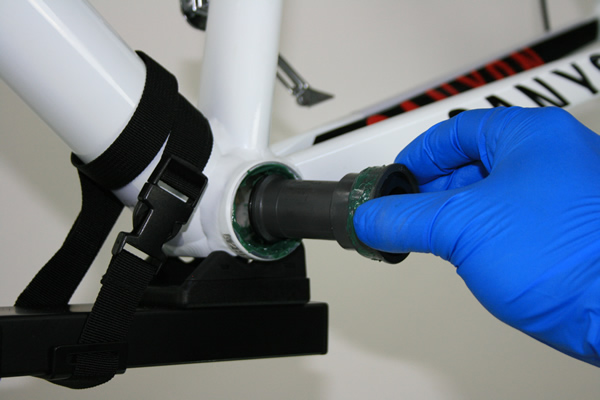

Insérer le tout dans la cage.

Montage boitier pédalier Shimano Press Fit

Veillez à ce que l'ensemble porte bien droit et de manière uniforme sur la surface de contact avec la cage.

Montage boitier pédalier Shimano Press Fit

Vu de l'autre côté

Montage boitier pédalier Shimano Press Fit

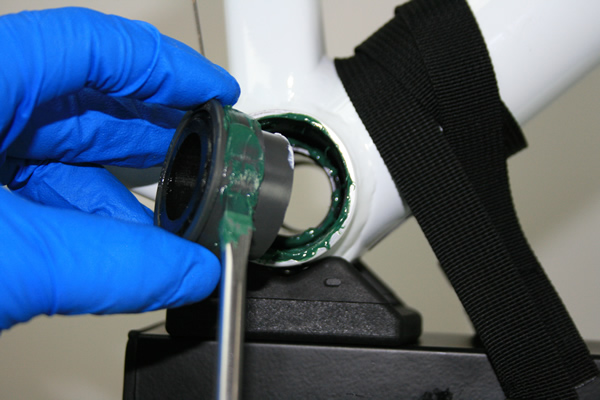

Graisser le second roulement également. Il est important de vérifier à l'intérieur que la cale centrale soit bien centrée afin que le second roulement vienne épouser correctement la cale.

Montage boitier pédalier Shimano Press Fit

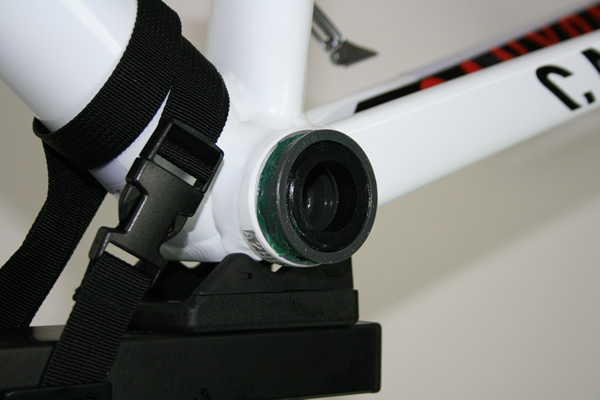

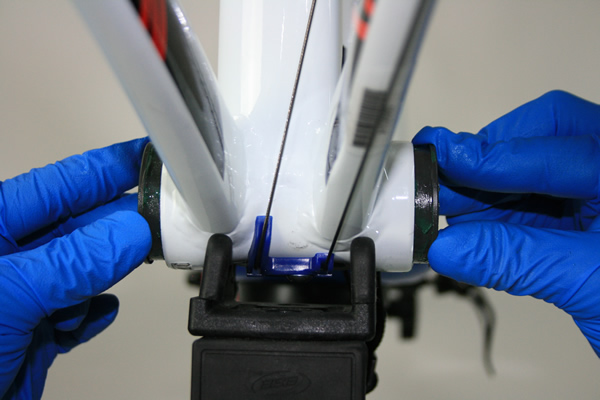

Insérer celui-ci à son tour en vérifiant son bon emplacement de manière uniforme. Puis presser au maximum à la main afin que l'ensemble tienne.

Montage boitier pédalier Shimano Press Fit

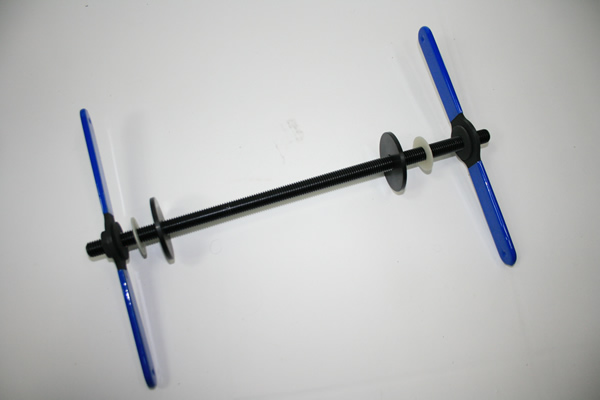

Prendre l'outil de montage des cuvettes fixes.

Montage boitier pédalier Shimano Press Fit

Dévisser un côté et insérer sur une partie un des 2 guides pour installer le roulement.

Montage boitier pédalier Shimano Press Fit

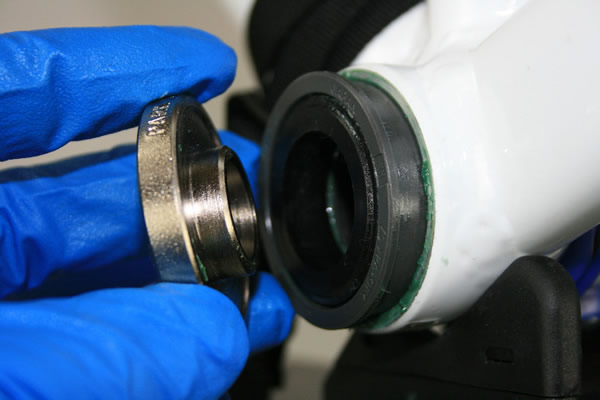

Montage des guides : La partie avec l'épaulement doit être à l'intérieur du roulement lors de la mise en place de ceux-ci. Ce qui permet ainsi d'éviter l'écrasement du plastique suite à une mauvaise manipulation.

Montage boitier pédalier Shimano Press Fit

Vue détaillée du sens de montage des guides. (hors outil pour indication)

Montage boitier pédalier Shimano Press Fit

Insérer le tout dans le boitier de pédalier.

Montage boitier pédalier Shimano Press Fit

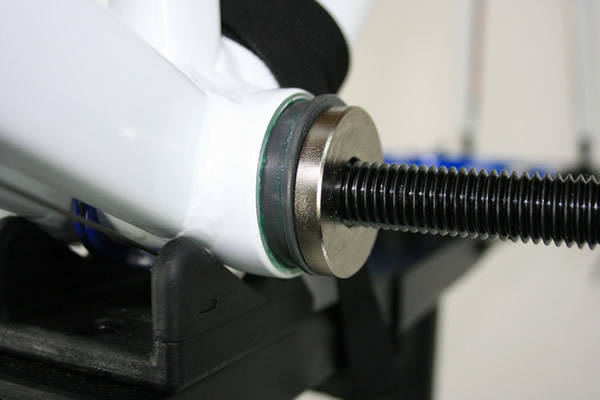

Mettre en position en butée de boitier du côté équipé,

Montage boitier pédalier Shimano Press Fit

puis insérer le second guide de l'autre côté.

Montage boitier pédalier Shimano Press Fit

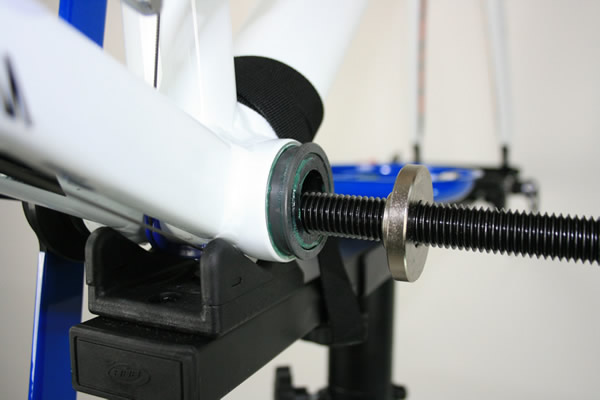

Caler également celui-ci en position.

Montage boitier pédalier Shimano Press Fit

Insérer la bague de poussée

Montage boitier pédalier Shimano Press Fit

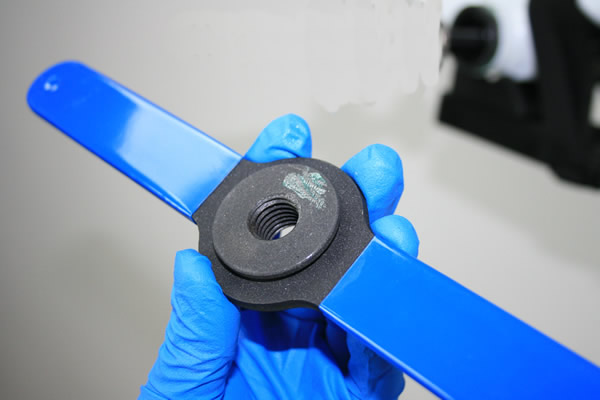

Mettre un peu de graisse sur la manivelle de serrage.

Montage boitier pédalier Shimano Press Fit

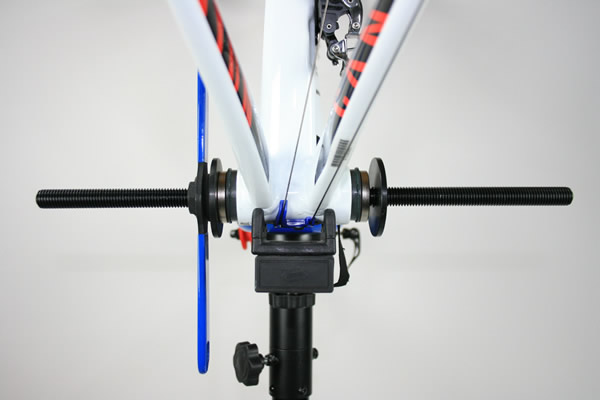

Insérer la cale d'épaisseur, si besoin, qui permettra un espace de travail du côté dérailleur avant. Visser ensuite la pièce de serrage sur l'outil. Approcher le tout, vérifier que les portées rentrent convenablement et ce de manière équilibrée.

Montage boitier pédalier Shimano Press Fit

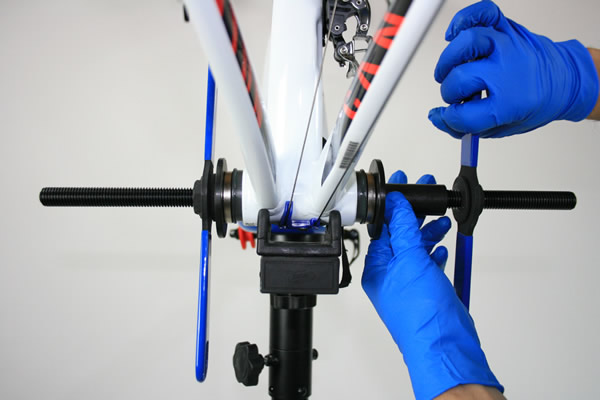

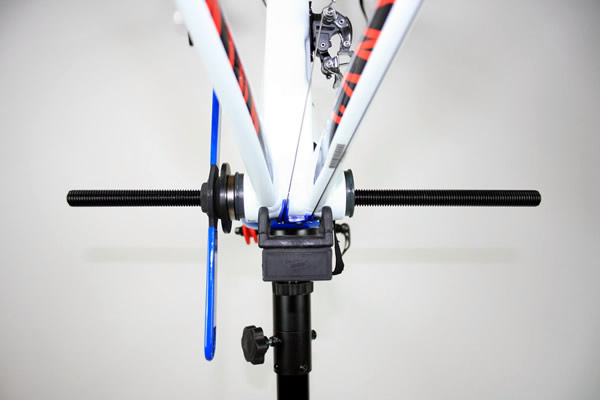

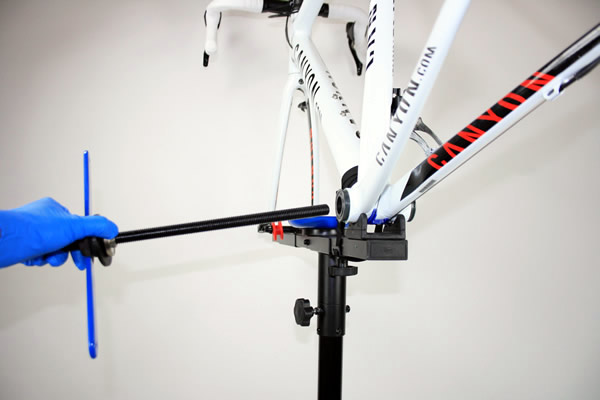

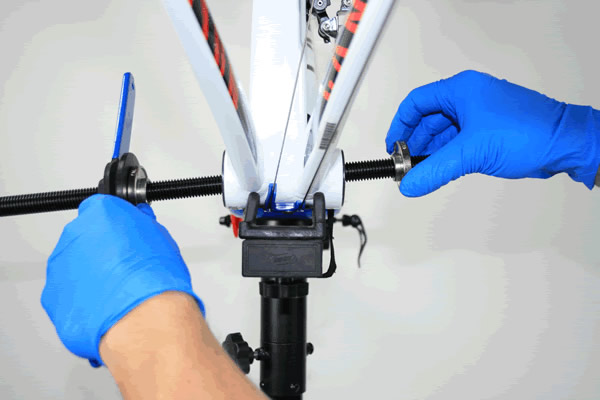

Une fois bien positionné, il suffit de serrer progressivement en faisant levier avec l'outil.

Montage boitier pédalier Shimano Press Fit

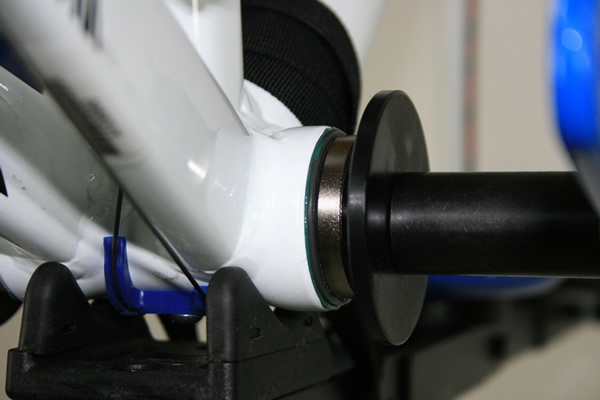

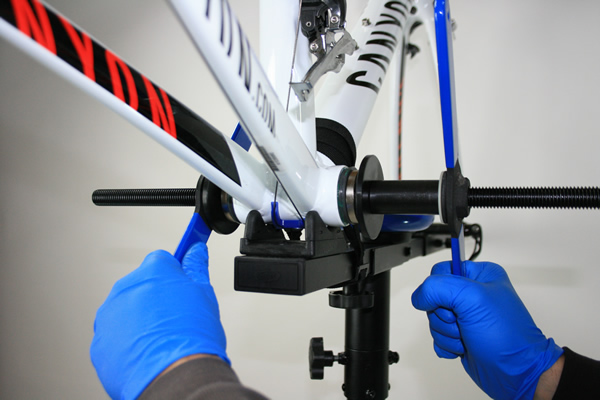

Serrez le tout avec vigueur ! Le surplus de graisse indique que les roulements sont bien plaqués.

Montage boitier pédalier Shimano Press Fit

Démonter l'outil et déposer celui-ci

Montage boitier pédalier Shimano Press Fit

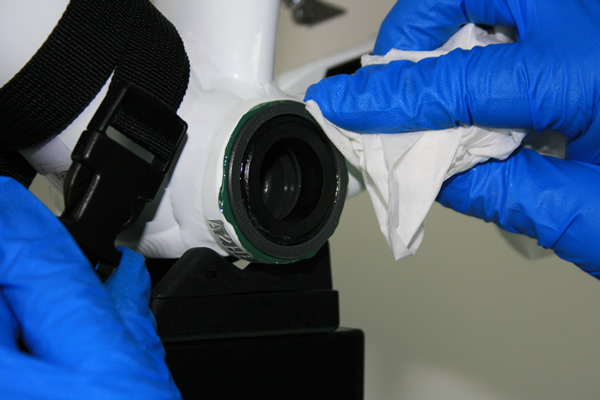

Enlever le surplus de graisse entre le cadre et le roulement

Montage boitier pédalier Shimano Press Fit

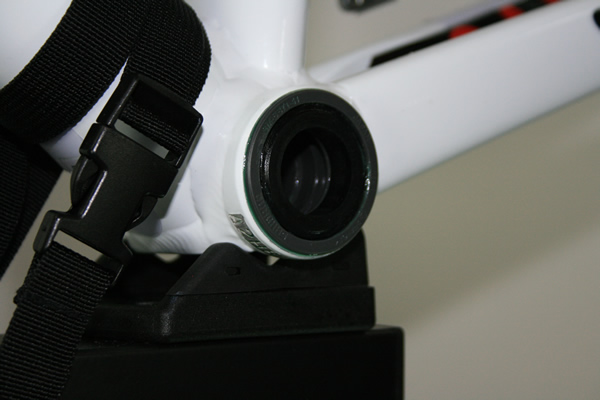

Le boitier Press Fit est monté !

Montage boitier pédalier Shimano Press Fit

>> A consulter : Démontage boitier pédalier Shimano Press Fit
