Démontage boitier pédalier Shimano Press Fit

Thémacycle : Transmission vélo

Rédigé par :

Publié le

Comment démonter un boitier de pédalier de vélo Shimano Press Fit. Quels outils, quelle méthode pour extraire les cuvettes ? Conseil, fiche pratique et outils nécessaires !

Durée : 15 minutes   |   Difficulté : Facile

Outils nécessaires


Avant toute démarche mécanique, pensez à lire et suivre les indications du fabricant du pédalier.

Vous aurez au préalable démonté le pédalier Shimano

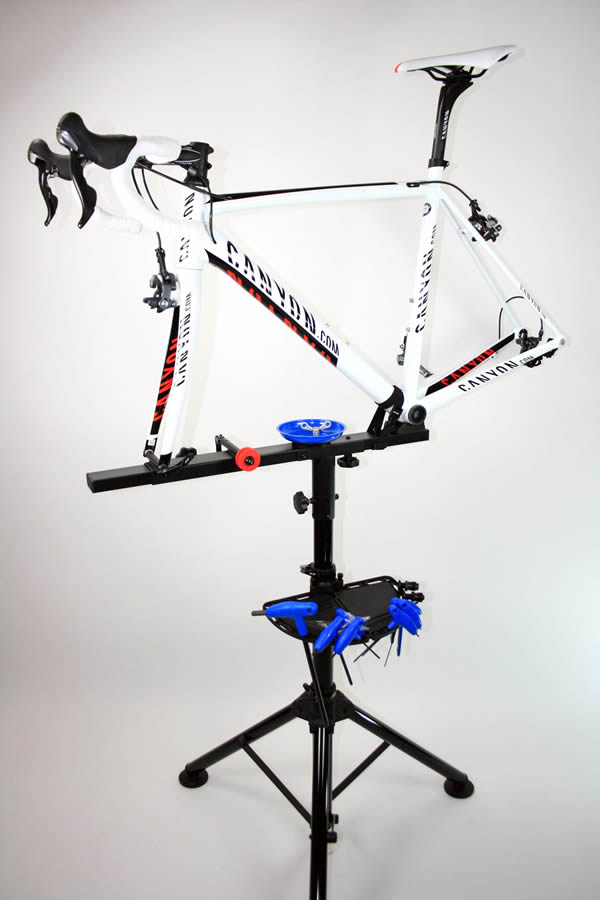

Installer le vélo sur un pied d'atelier.

Démontage boitier pédalier Shimano Press Fit SM BB7141

Le boitier de pédalier Press Fit est constitué de trois éléments : un roulement droit, un roulement gauche et une bague de calage centrale.

A noter que les roulements sont encapsulés dans des fourrures plastiques qui portent sur le cadre. Pour information, si ces roulements ont du jeu ou font du bruit, nous vous conseillons de les changer plutôt que de chercher a faire quelconque manipulation. Un roulement Press Fit endommagé doit être changé !

Démontage boitier pédalier Shimano Press Fit SM BB7141

Sangler parfaitement le vélo sur le pied d'atelier.

Démontage boitier pédalier Shimano Press Fit SM BB7141

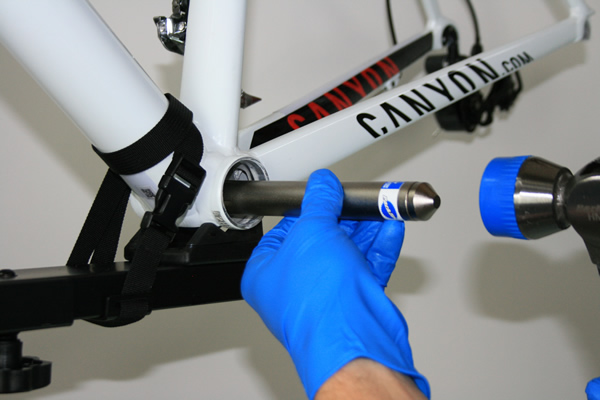

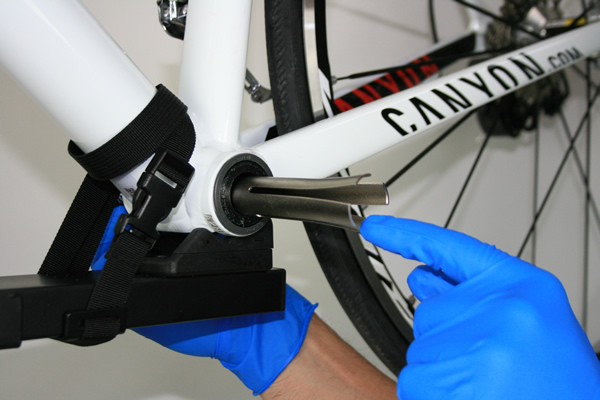

Insérer l'outil spécifique tubulaire qui sert à extraire les roulements internes. Il s'insère la tête en premier dans le roulement qui devra être enlevé.

Démontage boitier pédalier Shimano Press Fit SM BB7141

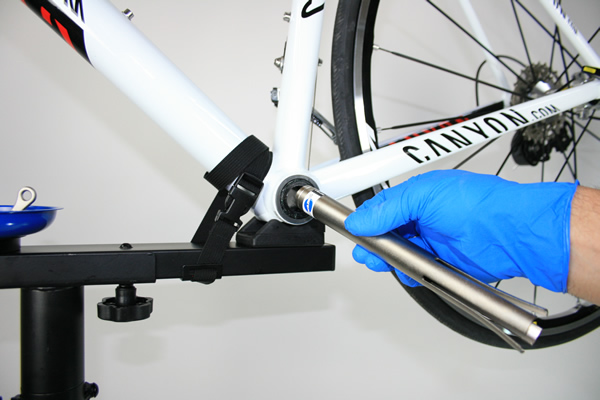

Pousser celui-ci à l'intérieur.

Démontage boitier pédalier Shimano Press Fit SM BB7141

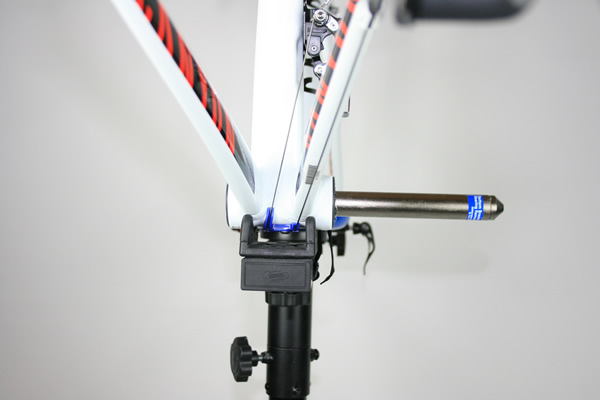

En vue de derrière voici ce que cela donne :

Insertion

Démontage boitier pédalier Shimano Press Fit SM BB7141

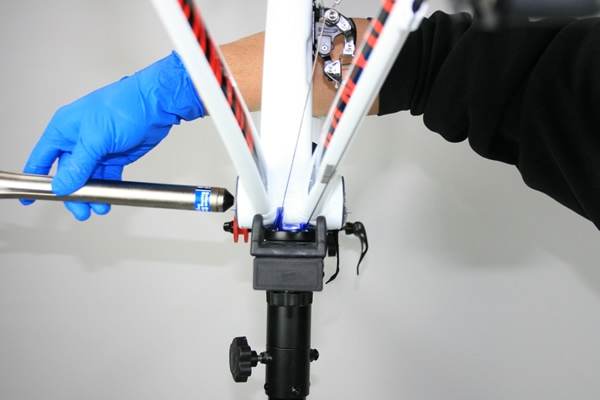

On l'attrape depuis l'autre coté

Démontage boitier pédalier Shimano Press Fit SM BB7141

Il vient se mettre en position finale, vous sentirez les 4 pattes qui s'élargissent en faisant un petit clic.

Démontage boitier pédalier Shimano Press Fit SM BB7141

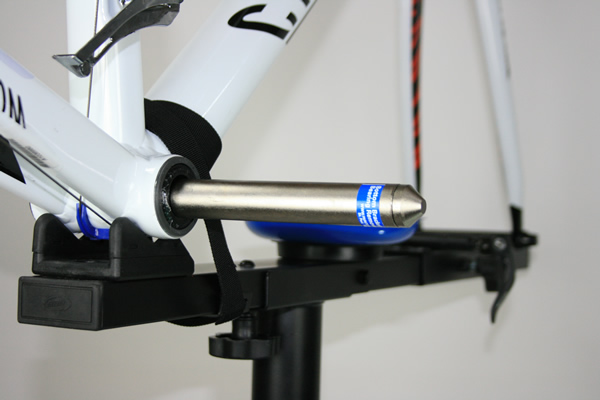

Il est en place et tient tout seul.

Démontage boitier pédalier Shimano Press Fit SM BB7141

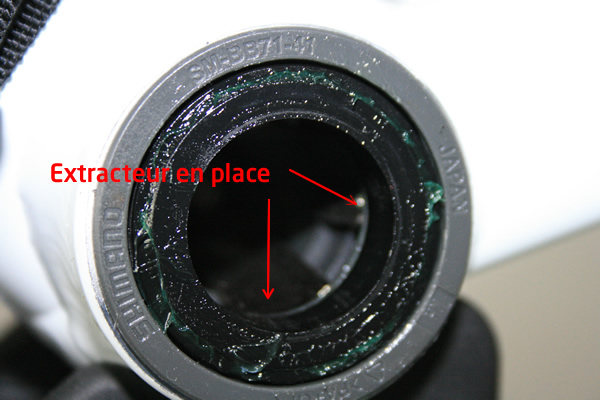

Afin de comprendre ce qui se passe voici une photo plus en détail de la position de l'extracteur sur les bords du roulement.

Démontage boitier pédalier Shimano Press Fit SM BB7141

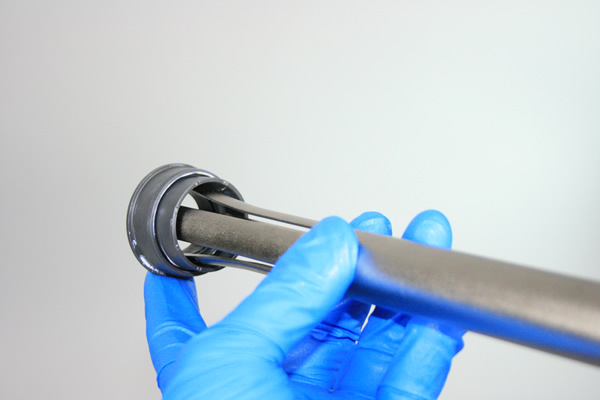

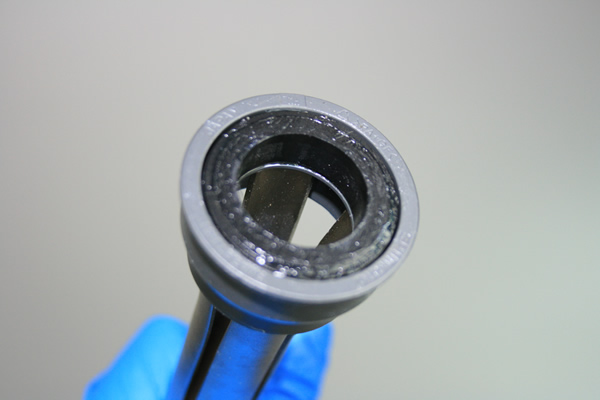

En vue proche (roulement sorti)

Démontage boitier pédalier Shimano Press Fit SM BB7141

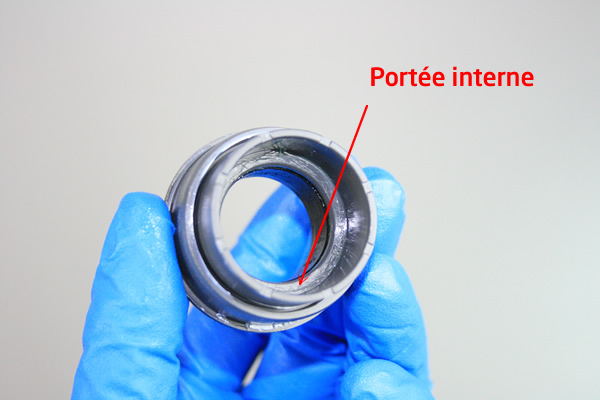

Avec l'outil qui vient sur les portées de roulement

Démontage boitier pédalier Shimano Press Fit SM BB7141

Ceci afin que les 4 pattes puissent se contracter à l'intérieur et venir s'ouvrir en butée sur le support.

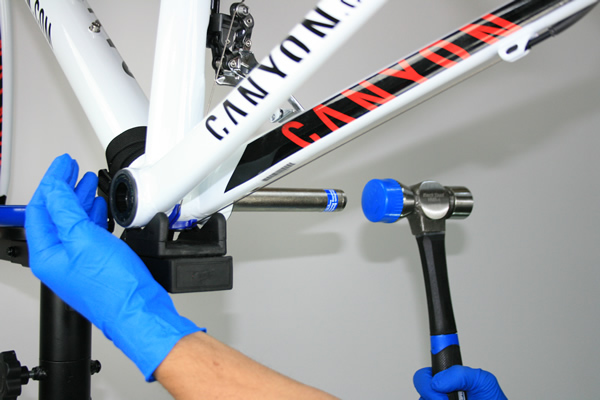

Reprenons le démontage, frapper d'un coup franc avec un marteau. Nous tapons ici volontairement avec le côté plastique du marteau car les cuvettes sont en plastique et il convient de mesurer sa force. Pour plus de force, vous pouvez utiliser le coté acier. Attention à ne pas casser les plastiques néanmoins.

Démontage boitier pédalier Shimano Press Fit SM BB7141

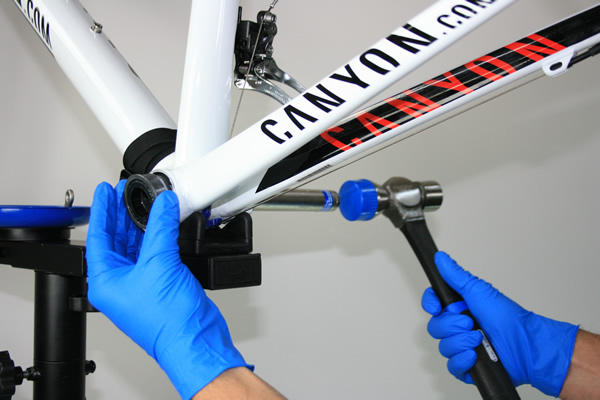

L'autre main attrape le roulement

Démontage boitier pédalier Shimano Press Fit SM BB7141

Vous pouvez enlever celui-ci

Démontage boitier pédalier Shimano Press Fit SM BB7141

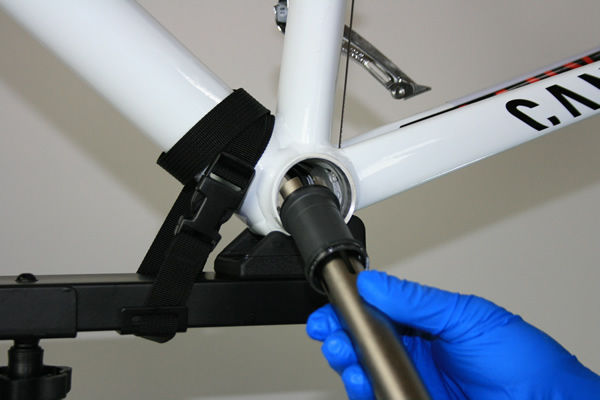

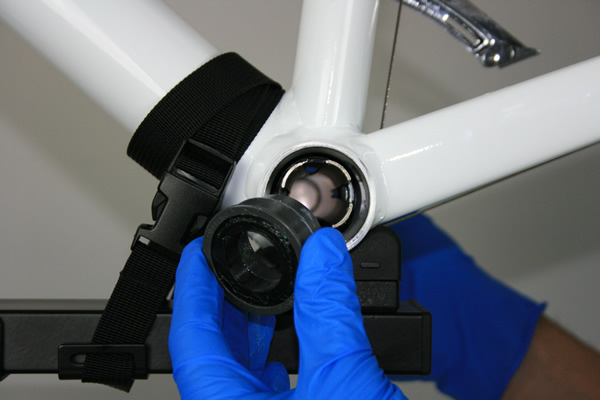

Sortir ensuite la bague de calage centrale en insérant l'outil depuis l'autre coté.

Démontage boitier pédalier Shimano Press Fit SM BB7141

Faites la même manipulation pour le roulement restant. Attention, il n'y a plus cette fois ci de guide qui permet de taper bien à plat. Vous devrez tenir manuellement l'outil pour le frapper avec le marteau.

Démontage boitier pédalier Shimano Press Fit SM BB7141

Le second roulement est échappé.

Démontage boitier pédalier Shimano Press Fit SM BB7141

Nettoyer le socle du boiter dans le cadre, afin de préparer le support pour remonter un boitier.

Démontage boitier pédalier Shimano Press Fit SM BB7141

>> A lire : Montage boitier pédalier Shimano Press Fit
